|
उत्पाद विवरण:
|
| मानक: | एएसटीएम, दीन, ऐसी, एन, JIS | आवेदन: | उद्योग, निर्माण, तेल और गैस, तेल गैस सीवेज परिवहन |
|---|---|---|---|
| वेल्डिंग लाइन का प्रकार: | निर्बाध | सामग्री: | डुप्लेक्स स्टेनलेस स्टील |
| बाहरी व्यास: | 6mm-630mm या इच्छित | तकनीक: | कोल्ड रोल्ड हॉट रोल्ड |
| आकार: | दौर / वर्ग / आयताकार / ओवल आदि | ग्रेड: | 201/202/304 / 304L / 316 / 316L321 / 310/410/420/430/440/439, 12Cr1MoV, 316L, 2205 डुप्लेक्स स्टेनले |
| पैकेज: | मानक समुद्र में चलने योग्य पैकेज | ||
| हाई लाइट: | Sch10 BW बट वेल्डिंग पाइप,1 "BW बट वेल्डिंग पाइप,ASTM बट वेल्डिंग पाइप |
||

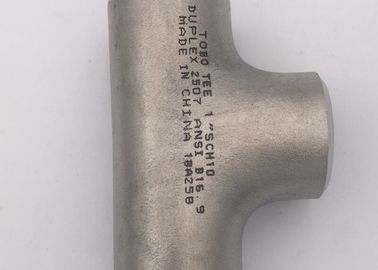

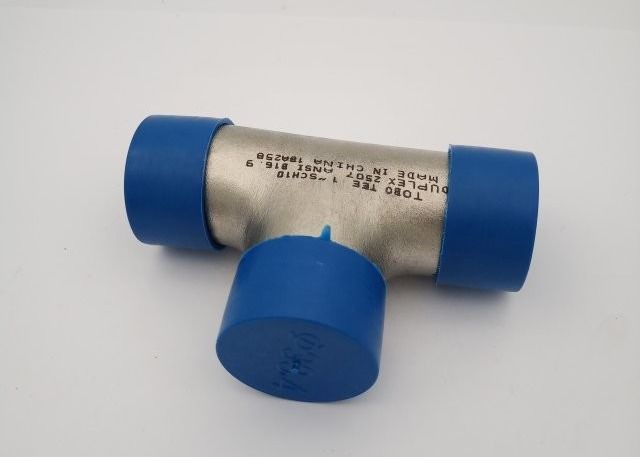

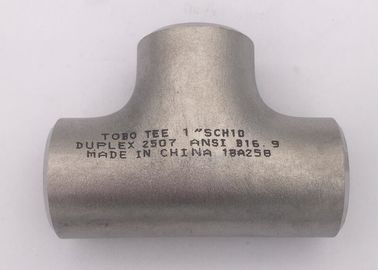

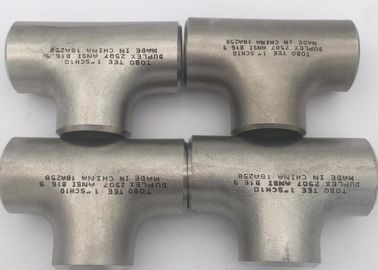

BW बट वेल्डिंग पाइप बराबर टी 1 "Sch10 सुपर डुप्लेक्स स्टील ट्यूबिंग टी 2507 ANSI B16।
| उत्पाद का नाम | 2507 (UNS S32750) डुप्लेक्स स्टेनलेस स्टील फिटिंग |
| मानक | ASTM A789, A790, A450, A530, GB / T14976, GB / T14975, GB / T13296, आदि |
| सहनशीलता | ए) बाहरी व्यास: +/- 0.2 मिमी बी) मोटाई: +/- 0.02 मिमी c) लंबाई: +/- 5 मिमी |
| सतह | उठा हुआ, पॉलिश किया हुआ |
| विशिष्टता | 1)। पेट्रोकेमिकल, रासायनिक और समुद्र के विकास के लिए हीट एक्सहैजर ट्यूब 2)। औद्योगिक भट्ठी और हीटर ट्यूब है 3)। गैस टरबाइन और रासायनिक प्रसंस्करण के लिए 4)। कंडेनसर ट्यूब, सल्फ्यूरिक और फॉस्फोरिक एसिड ट्यूब, एपीआई ट्यूबिंग 5)। निर्माण और आभूषण 6)। एडिड उत्पादन, अपशिष्ट भस्मीकरण, FGD, कागज प्रसंस्करण औद्योगिक आदि |
| सामग्री |
मिश्र धातु: मिश्र धातु 20/28/31; Hastelloy: Hastelloy B / B-2 / B-3 / C22 / C-4 / S / C276 / C-2000 / G-35 / G-30 / X / N; 600 श्रृंखला: 13-8ph, 15-5ph, 17-4ph, 17-7ph (630,631), 660A / B / C / D, द्वैध: 2205 (UNS S31803 / S32205), 2507 (UNS S32750), UNS S32760,2304, LDX2101.LDX2404, LDX4404,904L |
| डेलीवेरी हालत | कोल्ड ड्रोन और annealed |
| ध्यान दें | हम ग्राहकों की आवश्यकता के रूप में अन्य मानक का उत्पादन कर सकते हैं। |
सामान्य विशेषता
डुप्लेक्स स्टेनलेस स्टील 2507 एक सुपर डुप्लेक्स स्टेनलेस स्टील है जिसमें 25% क्रोमियम, 4% मोलिब्डेनम, और 7% निकल को मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिन्हें रासायनिक प्रक्रिया, पेट्रोकेमिकल और समुद्री जल उपकरणों जैसे असाधारण शक्ति और संक्षारण प्रतिरोध की आवश्यकता होती है।स्टील में क्लोराइड स्ट्रेस जंग क्रैकिंग, उच्च तापीय चालकता और थर्मल विस्तार के कम गुणांक का उत्कृष्ट प्रतिरोध है।उच्च क्रोमियम, मोलिब्डेनम, और नाइट्रोजन का स्तर थकावट, दरार और सामान्य संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
प्रभाव शक्ति भी अधिक है।उन अनुप्रयोगों के लिए मिश्र धातु 2507 की सिफारिश नहीं की जाती है, जो कठोरता में कमी के जोखिम के कारण 570F से अधिक तापमान के लिए लंबे समय तक जोखिम की आवश्यकता होती है।
मानक
एएसटीएम / एएसएमई .......... A240 - UNS S32750
EURONORM ............ 1.4410 - X2 Cr Ni MoN 25.7.4
AFNOR .................... Z3 CN 25.06 Az
जंग प्रतिरोध
सामान्य संक्षारण
2507 की उच्च क्रोमियम और मोलिब्डेनम सामग्री कार्बनिक अम्ल जैसे फार्मिक और एसिटिक एसिड द्वारा एकसमान जंग के लिए बेहद प्रतिरोधी है।2507 भी अकार्बनिक एसिड का उत्कृष्ट प्रतिरोध प्रदान करता है, विशेष रूप से क्लोराइड युक्त।
क्लोराइड आयनों के साथ दूषित सल्फ्यूरिक एसिड में, 2507 में 904L की तुलना में बेहतर संक्षारण प्रतिरोध होता है, जो विशेष रूप से शुद्ध सल्फ्यूरिक एसिड का विरोध करने के लिए डिज़ाइन किया गया एक अत्यधिक मिश्र धातुयुक्त स्टील ग्रेड है।
प्रकार 316L (2.5% मो) के स्टेनलेस स्टील का उपयोग स्थानीयकृत और समान जंग के जोखिम के कारण हाइड्रोक्लोरिक एसिड में नहीं किया जा सकता है।हालांकि, 2507 का उपयोग तनु हाइड्रोक्लोरिक एसिड में किया जा सकता है।इस आंकड़े में बॉर्डरलाइन के नीचे के क्षेत्र में पिंग को जोखिम नहीं होना चाहिए, लेकिन दरारें से बचा जाना चाहिए।
अंतरग्रहीय जंग
2507 की कम कार्बन सामग्री गर्मी उपचार के दौरान अनाज की सीमाओं पर कार्बाइड वर्षा के जोखिम को बहुत कम करती है;इसलिए, मिश्र धातु कार्बाइड से संबंधित अंतर-क्षरण के लिए अत्यधिक प्रतिरोधी है।
तनाव जंग खुर
2507 की द्वैध संरचना क्लोराइड तनाव जंग खुर (SCC) के लिए उत्कृष्ट प्रतिरोध प्रदान करती है।इसकी उच्च मिश्र धातु सामग्री के कारण, संक्षारण प्रतिरोध और शक्ति में 2507 2205 से बेहतर है।2507 विशेष रूप से अपतटीय तेल और गैस अनुप्रयोगों में और कुओं में या तो स्वाभाविक रूप से उच्च नमकीन स्तर के साथ या जहां नमकीन को वसूली बढ़ाने के लिए इंजेक्ट किया गया है, में उपयोगी है।
बैठने का जंग
क्लोराइड युक्त समाधानों में स्टील्स के पीटिंग प्रतिरोध को स्थापित करने के लिए विभिन्न परीक्षण विधियों का उपयोग किया जा सकता है।ऊपर के डेटा को ASTM G 61 पर आधारित एक इलेक्ट्रोकेमिकल तकनीक द्वारा मापा गया था। 1M सोडियम क्लोराइड समाधान में कई उच्च-प्रदर्शन वाले स्टील्स के महत्वपूर्ण पॉटिंग तापमान (CPT) निर्धारित किए गए थे।परिणाम पेशाब के क्षरण के लिए 2507 के उत्कृष्ट प्रतिरोध का वर्णन करते हैं।प्रत्येक ग्रेड के लिए फैले सामान्य डेटा को बार के गहरे भूरे हिस्से द्वारा इंगित किया जाता है।
जंग युक्त दरार
व्यावहारिक निर्माणों और संचालन में लगभग अपरिवर्तनीय crevices की उपस्थिति, स्टेनलेस स्टील को क्लोराइड वातावरण में जंग के लिए अतिसंवेदनशील बनाती है।2507 अत्यधिक दरार जंग के लिए प्रतिरोधी है।2507 और कई अन्य उच्च प्रदर्शन वाले स्टेनलेस स्टील्स के महत्वपूर्ण दरार जंग तापमान ऊपर दिखाए गए हैं।
रासायनिक विश्लेषण
विशिष्ट मूल्य (भार%)
सी सीआर नी मो एन अन्य
0.020 25 7 4.0 ।27 एस = 0.001
PREN = [Cr%] + 3.3 [Mo%] + 16 [N%] 3.3 40
यांत्रिक विशेषताएं
2507 थर्मल विस्तार और उच्च तापीय चालकता के कम गुणांक के साथ उच्च तन्यता और प्रभाव शक्ति को जोड़ती है।ये गुण कई संरचनात्मक और यांत्रिक घटकों के लिए उपयुक्त हैं।2507 शीट और प्लेट के निम्न, परिवेश और ऊंचा तापमान यांत्रिक गुणों को नीचे दिखाया गया है।दिखाए गए परीक्षण डेटा के सभी annealed और बुझती स्थिति में नमूनों के लिए हैं।
उन अनुप्रयोगों के लिए 2507 की सिफारिश नहीं की जाती है, जिन्हें 570F से अधिक तापमान में लंबे समय तक जोखिम की आवश्यकता होती है क्योंकि कठोरता में कमी के बढ़ते जोखिम के कारण।यहां सूचीबद्ध डेटा सूखे उत्पादों के लिए विशिष्ट हैं और जब तक कि विशेष रूप से कहा गया है, तब तक इसे अधिकतम या न्यूनतम मूल्य के रूप में नहीं माना जाना चाहिए।
यांत्रिक विशेषताएं
अंतिम तन्य शक्ति, केसी ११६ मि।
0.2% ऑफसेट यील्ड स्ट्रेंथ 0.2%, ksi 80 मि।
0.1% ऑफसेट यील्ड स्ट्रेंथ 0.2%, ksi 91 मि।
2 इंच में बढ़ाव,% 15 मिनट।
कठोरता रॉकवेल सी 32 अधिकतम।
गर्म गठन
2507 को 1875F और 2250F के बीच गर्म काम किया जाना चाहिए।यह 1925F न्यूनतम और एक तेजी से हवा या पानी बुझाने के समाधान anneal द्वारा पीछा किया जाना चाहिए।
ठंड लगना
अधिकांश सामान्य स्टेनलेस स्टील बनाने के तरीकों का इस्तेमाल ठंड काम करने वाले 2507 के लिए किया जा सकता है। मिश्र धातु में उच्च क्षमता बल और कम लचीलापन है जो कि ऐस्टेनिटिक स्टील्स की तुलना में है, इसलिए फैब्रिकेटर पा सकते हैं कि उच्च गठन बल, झुकने की त्रिज्या बढ़ जाती है, और स्प्रिंगबैक के लिए बढ़ा हुआ भत्ता होता है। ज़रूरी।डीप ड्राइंग, स्ट्रेच फॉर्मिंग और इसी तरह की प्रक्रियाएं 2507 की तुलना में स्टेनलेस स्टील पर प्रदर्शन करने के लिए अधिक कठिन हैं।जब गठन के लिए 10% से अधिक ठंडे विरूपण की आवश्यकता होती है, तो एक समाधान एनील और बुझाने की सिफारिश की जाती है।
उष्मा उपचार
2507 को हल किया जाना चाहिए और गर्म या ठंडा बनाने के बाद बुझाना चाहिए।समाधान की घोषणा न्यूनतम 1925F पर की जानी चाहिए।तेजी से हवा या पानी के बुझाने के द्वारा तुरंत पालन किया जाना चाहिए।अधिकतम संक्षारण प्रतिरोध प्राप्त करने के लिए, गर्मी उपचारित उत्पादों को मसालेदार और छिलका हुआ होना चाहिए।
वेल्डिंग
2507 में अच्छी वेल्डेबिलिटी होती है और शील्ड मेटल आर्क वेल्डिंग (SMAW), गैस टंगस्टन आर्क वेल्डिंग (GTAW), प्लाज़्मा आर्क वेल्डिंग (PAW), फ्लक्स कोर्ड वायर (FCW), या जलमग्न आर्क वेल्डिंग (SAW) द्वारा खुद को या अन्य सामग्रियों से जोड़ा जा सकता है। )।2507 वेल्डिंग करते समय 2507 / P100 भराव धातु का सुझाव दिया जाता है क्योंकि यह उचित द्वैध वेल्ड संरचना का उत्पादन करेगा।
ठंडी धातु पर संघनन को रोकने के लिए 2507 का पहले से गरम होना आवश्यक नहीं है।इंटरपास वेल्ड तापमान 300F से अधिक नहीं होना चाहिए या वेल्ड अखंडता प्रतिकूल रूप से प्रभावित हो सकती है।रूट को अधिकतम संक्षारण प्रतिरोध के लिए आर्गन या 90% एन 2/10% एच 2 शुद्ध गैस के साथ परिरक्षित किया जाना चाहिए।उत्तरार्द्ध बेहतर संक्षारण प्रतिरोध प्रदान करता है।
यदि वेल्डिंग केवल एक सतह पर किया जाना है और पोस्ट-वेल्ड की सफाई संभव नहीं है, तो रूट पास के लिए GTAW का सुझाव दिया जाता है।जब तक पोस्ट-वेल्ड क्लीनअप संभव न हो, GTAW या PAW को फिलर मेटल के बिना नहीं किया जाना चाहिए।5-38 केजे / इन का हीट इनपुट।SMAW या GTAW के लिए उपयोग किया जाना चाहिए।एक गर्मी इनपुट के बारे में 50kJ / में।SAW के लिए इस्तेमाल किया जा सकता है।
विशेषता और फायदे:
व्यक्ति से संपर्क करें: Ms.
दूरभाष: 13524668060
