उत्पाद विवरण:
|
| आवेदन: | बॉयलर पाइप, संरचना पाइप, तेल पाइप, रासायनिक उर्वरक पाइप, द्रव पाइप | मिश्र धातु या नहीं: | मिश्र धातु है |
|---|---|---|---|
| तकनीक: | हॉट रोल्ड, कोल्ड ड्रॉ, कोल्ड एंड / हॉट समाप्त | सतह का उपचार: | कॉपर लेपित |
| खंड आकार: | गोल | मानक: | एएसटीएम, दीन, जीबी, JIS, एपीआई |
| माध्यमिक या नहीं: | गैर-माध्यमिक | ||
| हाई लाइट: | Incoloy 825 वेल्डिंग गर्दन निकला हुआ किनारा,12 "वेल्डिंग गर्दन निकला हुआ किनारा,900 # वेल्डिंग गर्दन निकला हुआ किनारा |
||

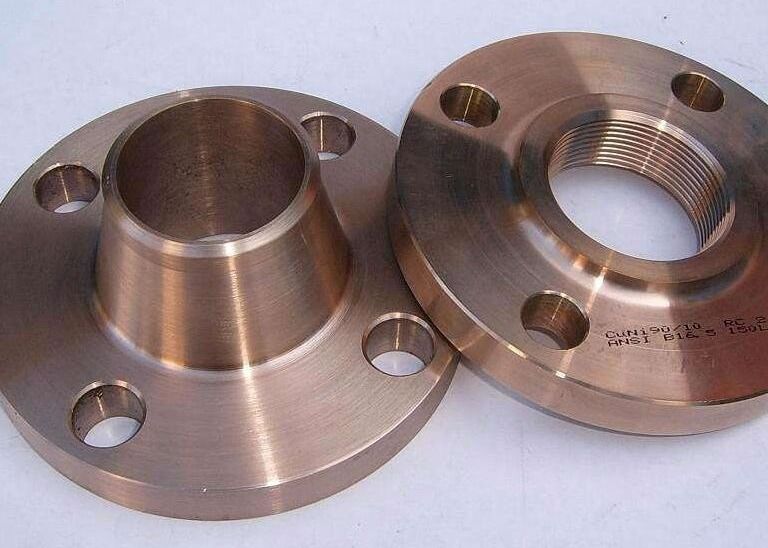

पूर्ण पॉलिश निकला हुआ किनारा 12 "900 # निकल मिश्र धातु Incoloy 825 वेल्डिंग गर्दन निकला हुआ किनारा कॉपर सामग्री
क्यूप्रो निकल / कॉपर निकल ट्यूब 90/10
ट्यूब टेक द्वारा निर्मित कप्रो निकल ट्यूबों का यह रूप समुद्री जल द्वारा जंग के लिए उत्कृष्ट प्रतिरोध के साथ-साथ क्षरण जंग और वायु-अपघटन हमले के लिए उच्च प्रतिरोध है।90/10 में लोहे के परिणाम के परिणामस्वरूप खारे जल सेवा हीट एक्सचेंजर्स में 70/30 के रूप में अच्छा प्रदर्शन किया गया।इन ट्यूबों में साधारण तापमान पर अच्छी ताकत और लचीलापन है और अपेक्षाकृत उच्च शक्ति और ऊंचे तापमान पर अन्य यांत्रिक गुण हैं।
इन कप्रो निकल ट्यूबों का व्यापक रूप से कंडेनसर, कूलर और हीट एक्सचेंजर्स में उपयोग किया जाता है जहां संक्षारण और क्षरण का प्रतिरोध सर्वोपरि है, फिर भी एक उच्च तापीय चालकता दर बनाए रखता है।समुद्री परिस्थितियों में अधिमानतः उपयोग किया जाना है।एक सुरक्षात्मक फिल्म बनाती है जो बहते हुए समुद्री जल में बहुस्तरीय होती है।समुद्री बिफौलिंग का विरोध करता है।
इन कप्रो निकल ट्यूबों को बाहर के व्यास, दीवार मोटाई में विभिन्न यांत्रिक परिस्थितियों में आवश्यक यांत्रिक गुणों और अनाज के आकार को प्राप्त करने के लिए तैयार किया जाता है।हमारे उत्पादों की यांत्रिक और आयामी विशेषताएं सबसे अधिक मांग वाले आदेशों को संतुष्ट करती हैं जिनके लिए तंग सहिष्णुता की आवश्यकता होती है।
क्यूप्रो निकल / कॉपर निकल ट्यूब 70/30
प्रोसैसिक स्टील उच्चतम मानक के 70/30 कप्रो निकल ट्यूबों की आपूर्ति करता है, जो कंडेनसर और हीट एक्सचेंजर्स की सटीक आवश्यकता के लिए उपयुक्त हैं, यह सुनिश्चित करने के लिए कठोर परीक्षण किया जाता है।इन कप्रो निकल ट्यूबों में तनाव-संक्षारण क्रैकिंग का उच्चतम प्रतिरोध है।ये नलिकाएं बाहरी व्यास, दीवार की मोटाई और टेम्परर्स की आवश्यकता को पूरा करने के लिए उपलब्ध हैं।निर्दिष्ट यांत्रिक गुणों के साथ बेहतर आयामी नियंत्रण परेशानी मुक्त प्रदर्शन और लागत बचत प्रदान करता है।
कप्रो निकल ट्यूब का यह रूप बेहतर संक्षारण प्रतिरोध और तनाव क्षरण के लगभग असंवेदनशील होने के कारण सबसे प्रतिकूल परिस्थितियों में सर्वोत्तम सेवा जीवन देता है।इन कप्रो निकल ट्यूबों का उपयोग हीट एक्सचेंजर्स में किया जाता है जहां गंभीर क्षरण और क्षरण का अनुभव किया गया है, विशेष रूप से ऊंचा तापमान, उच्च वेग और परिसंचारी मीडिया के चरम अशांति में।न केवल हीट एक्सचेंजर्स के प्रदर्शन पर, बल्कि कंडेंसर और हीट एक्सचेंजर्स की लागत और वितरण चक्र समय पर भी जहां उनका उपयोग किया जाता है, इन कप्रो निकल ट्यूबों का एक महत्वपूर्ण असर है।
| मानक | ||||||
| क्यूप्रो निकल ट्यूब 90/10 | मानक | BS2871part3 | एएसटीएम बी -१११ | IS 1545 | JIS H 3300 | एनएफए 51 102 |
| प्रतीक | सीएन 102 | C 70600 | CuNi10Fe1 | C7060 | CuNi10Fe1Mn | |
| क्यूप्रो निकल ट्यूब 70/30 | मानक | BS2871part3 | एएसटीएम बी -१११ | IS 1545 | JIS H 3300 | एनएफए 51 102 |
| एनएफए 51 102 | सीएन 107 | C 71500 | CuNi30Mn1Fe | सी 7150 | CuNi30Mn1Fe | |
आयामी सीमा
बाहरी व्यास - 4.00 से 22.00 मिमी
दीवार की मोटाई - 0.15 मिमी और 1.50 मिमी के बीच
लंबाई 6 मीटर तक
अंतिम अनुप्रयोग
हीट एक्सचेंजर्स, ऑयल कूलर, रेडिएटर, हाई कैपेसिटी पावर प्लांट, शिप बिल्डिंग एंड शिप रिपेयर्स, कंडेन्सर, ऑफशोर ऑयल रिग्स, डिस्टिलर ट्यूब्स, इवेपोरेटर्स, फेरूल्स आदि।
| मरीन एप्लिकेशन के लिए कर्पो निकल ट्यूब 95/5 और 90/10 | ||||||||||||||||||
| सभी औद्योगिक क्षेत्रों के लिए ये क्यूप्रो निकेल ट्यूब और मरीन अनुप्रयोग के लिए पाइप बहुत महत्वपूर्ण हैं।कंपनी के पास इन क्षेत्रों में अनुभव है और अधिकांश अंतरराष्ट्रीय मानकों और विशेष ग्राहक आवश्यकताओं के अनुसार इन ट्यूबों की आपूर्ति करने में सक्षम है। | ||||||||||||||||||
| रासायनिक संरचना | ||||||||||||||||||
| शास्त्रीय-दिखाएं | कक्षा | रासायनिक संरचना (%) | सम्बंधित मानक |
|||||||||||||||
| Cu | Zn | Pb | फे | पी | Sn | नी | Mn | अल | जैसा | अन्य | आईएसएस | केएस | JIS | एएसटीएम | बी एस | दीन | ||
| Cu-Ni ट्यूब | 1 | रेम। | 1.00max | 0.05max | 1.3-1.7 | - | - | 4.8- 6.2 |
0.3- 0.8 |
- | - | है: 1545 CuNi5Fe |
D5301C7040 | CuNi95 + 5 7040 है |
2871 CN101 | 1785 CuNi5Fe |
||
| 2 | रेम। | 1.00max | 0.05max | 1.0-1.8 | - | - | 9.0-11.0 | 1.0-अधिकतम | - | - | आईएस: 1545 CuNi10Fe1 | C7060 | CuNi90: 10 C7060 | CN102 | CuNi10Fe | |||
| यांत्रिक विशेषताएं | ||||||||
| शास्त्रीय-दिखाएं | स्वभाव | पद | Cu मिश्र धातु UNS No. | तन्यता परीक्षण | ||||
| बाहर व्यास (मिमी) |
मोटाई (मिमी) |
तन्यता ताकत Kgf / mm2 | बढ़ाव (%) | नम्य होने की क्षमता (किलो / मिमी 2) |
||||
| कॉपर निकल ट्यूब | 61 | annealed | C70400 | 5-250mm | 0.8-10 | 27 (260) | 9 (85) | |
| H55 | लाइट ड्राॅन | C70400 | 5-250mm | 0.8-10 | 28 (275) | - | 2 (205) | |
| 61 | annealed | C70400 | 5-250mm | 0.8-10 | 28 (275) | - | 11 (105) | |
| H55 | लाइट ड्राॅन | C70400 | 5-250mm | 0.8-10 | 32 (310 | - | 25 (240) | |
हीट एक्सचेंजर्स और कंडेनसर के लिए क्यूप्रो निकल ट्यूब 90/10
हीट एक्सचेंजर और कंडेनसर के लिए ये क्यूप्रो निकल ट्यूब और पाइप सभी औद्योगिक क्षेत्रों के लिए बहुत महत्वपूर्ण हैं।कंपनी के पास इन क्षेत्रों में अनुभव है और अधिकांश अंतरराष्ट्रीय मानकों और विशेष ग्राहक आवश्यकताओं के अनुसार इन ट्यूबों की आपूर्ति करने में सक्षम है।
ऑटोमोबाइल इंडस्ट्रीज के लिए क्यूप्रो निकल ट्यूब 90/10
कॉपर-निकल ट्यूबिंग के लिए कदम
कॉपर कई अच्छे गुणों के लिए शुरुआती दिनों से साबित हुआ था।यह झुकना आसान था और इसमें बहुत अधिक संक्षारण प्रतिरोध था, लेकिन इसकी कम संक्षारण-थकान ताकत के बारे में चिंता थी।जब तांबा-निकेल पेश किया गया था, तो यह तांबे, उच्च सामान्य शक्ति और बेहतर थकान शक्ति के समान संक्षारण प्रतिरोध प्रदर्शित करता था।अच्छा फॉर्मैबिलिटी फ़्लेयरिंग और झुकने में आसानी देता है, और यद्यपि स्टील की लागत स्टील के विकल्प से अधिक है, कॉपर-निकल इसकी अतिरिक्त जीवन, परेशानी से मुक्त स्थापना और सुरक्षा / विश्वसनीयता विशेषताओं को देखते हुए बहुत आकर्षक है।
कॉपर-निकल ब्रेक ट्यूबिंग के गुण
ब्रेक ट्यूबिंग के लिए इस्तेमाल किए जाने वाले कॉपर-निकल मिश्र धातु में आमतौर पर 10% निकल होता है, जिसमें क्रमशः 1.4% और 0.8% के लोहे और मैंगनीज जोड़ होते हैं।उत्पाद ASTM B466 (परीक्षण और सामग्री के लिए अमेरिकन सोसायटी) के अनुरूप है, जो आयाम, तन्य शक्ति और उपज शक्ति को निर्दिष्ट करता है।संरचना और आंतरिक सफाई विनिर्देशों के अनुरूप SAE J527, ASTM A254 और SMMT C5B (मोटर निर्माताओं और व्यापारियों की सोसायटी)।इसके अलावा, मिश्र धातु दबाव नियंत्रण, निर्माण और के लिए आवश्यकताओं को पूरा करता है
J1047।
| आयाम सहिष्णुता | |||||
| सामग्री | परम तन्य शक्ति10001000 साई (एमपीए) | यील्ड स्ट्रेंथ 0.5% एक्सट्रा लोड 1000 साई (एमपीए) | 2 में लंबे समय तक%। | थकान शक्ति (10x7 चक्र) 1000 साई (एमपीए) | फट दबाव * 1000 साई (एमपीए) |
| कॉपर-बेशर्म स्टील | 48-55 (0.330-0.380) |
28-34 (0.190-0.235) | 30-40 | 30 (0.210) | 19.5 (0.135) |
| C12200-फॉस्फोरस डीऑक्सीडाइज्ड कॉपर | 32-38 (0.220-0.265) |
10-14 (0.070-0.100) | 45-60 | 10 (0.070) | 12 (0.083) |
| C70600- कॉपर निकल 90-10 | 48-54 (0.330-0.370) |
16-22 (0.110-0.150) | 40-55 | 15 (0.100) | 19 (0.130) |
आईएसओ 4038 (अंतर्राष्ट्रीय मानक संगठन) और SAE के लिए संक्षारण प्रतिरोध
मिश्र धातु C70600 को सामान्य रूप से एनाल्ड स्थिति में रेड्रॉन ट्यूबिंग के रूप में आपूर्ति की जाती है।शक्ति और अच्छा लचीलापन का संयोजन उत्कृष्ट योगता प्रदान करता है।
जैसा कि कॉपर-निकल स्टील की तुलना में नरम है, पहले यह डर था कि झल्लाहट एक समस्या हो सकती है।अनुभव से पता चला है कि ऐसा नहीं है।
जंग प्रतिरोध
ब्रेक ट्यूबिंग सामग्री के रूप में अपने आवेदन से पहले कई वर्षों तक, मिश्र धातु C70600 को टैंकरों पर जहाजों, पावर स्टेशन कंडेनसर और हाइड्रोलिक लाइनों में इस्तेमाल किया गया था, और खारा स्थितियों के लिए उत्कृष्ट प्रतिरोध प्रदर्शित किया था।शुरुआती परीक्षणों से पता चला है कि तांबा-निकल में स्टील के रूप में दबाव के फटने के लगभग समान प्रतिरोध है।हालांकि, परीक्षण में, जब 180 दिनों में नमक स्प्रे के संपर्क में आता है, तो स्टील की फटने की शक्ति काफी कम हो जाती है।कॉपर मिश्र धातु लगातार प्रतिरोधी बनी हुई है।
छह महीने के लिए नम, नमकीन मडपैक के साथ कवर किए गए ट्यूबों के लिए, टांकने की दीवार के छिद्रित होने के परिणामस्वरूप, ब्रेज़्ड स्टील को गंभीर रूप से जोड़ा गया था;जबकि, तांबा-निकल ट्यूबिंग पर केवल सतही सामान्य जंग पाया गया था।आईएसओ 4038 और SAE J1047 में आईएसओ 3768 के संदर्भ में संक्षारण प्रतिरोध आवश्यकता शामिल है, जो तटस्थ नमक स्प्रे में 96 घंटे के बाद 110 एमपीए के न्यूनतम फट दबाव के लिए पूछ रहा है।स्वीडिश आवश्यकताओं में कम से कम 25 जस्ता के बराबर प्रतिरोध शामिल है।सभी मामलों में मिश्र धातु C70600 आसानी से आवश्यक संक्षारण प्रतिरोध से अधिक है।
कॉपर-निकल ब्रेक टयूबिंग बेहतर विश्वसनीयता प्रदान करता है और निर्माताओं और वाहन मालिकों दोनों को ब्रेक सिस्टम के प्रभावी दीर्घकालिक जीवन के लिए स्थायित्व में सुधार करने का आश्वासन देता है।
| क्यूप्रो निकेल / कॉपर निकल रॉड 90/10 और 95/5 | ||||
| 90/10 के लिए क्यूप्रो निकल रॉड्स | क्यूप्रो निकल रॉड्स 95/5 के लिए | |||
| रासायनिक गुण | रासायनिक गुण | |||
| Pb | 0.05 मैक्स। | Sn | 0.10 मैक्स। | |
| फे | 1.00 - 1.80 | Pb | 0.05 मैक्स | |
| Mn | 1.00 अधिकतम। | नी | 4.00 - 5.00 | |
| Zn | 1.00 अधिकतम। | फे | 0.10 मैक्स। | |
| Mn | 0.25 मैक्स। | |||
| Cu + Ag रेमिनेडर Ni + Co 9.00 - 11.00 | जैसा | 0.10 मैक्स। | ||
| मेचेनिकल गुण प्रकाश खींचा | Cu + Ag | 95.00 - 96.000 | ||
| चपटा परीक्षण | Reqd।(ओ ’के बाद) | Sb | 0.01 अधि। | |
| यूटीएस केसी | 45.00 मिन | द्वि | 0.0025 मैक्स। | |
| 0.5% Ext पर YS।ksi | 35.00 न्यूनतम। | |||
| 60 डिग्री रेकड पर विस्तार टेस्ट 30%।(ओ ’के बाद) | ऑक्सीजन (O2) 0.08 मैक्स। | |||
| टेंपर्ड की घोषणा की | Mechenical गुण की घोषणा की | |||
| चपटा परीक्षण | Reqd। | यूटीएस एमपीए | 216 - 275 (रिंग ट्यूब से स्ट्रिप कट) | |
| 75 X मिमी औसत पर अनाज का आकार। | होप - ०.०४५ | 5.65Sq.Rt पर% बढ़ाव तो GL | 40.00 मिन।(रिंग ट्यूब से स्ट्रिप कट) | |
| यूटीएस केसी | 40.00 मिन। | चपटा परीक्षण | Reqd। | |
| 0.5% Ext पर YS।ksi | 15.00 मिन। | मोड़ परीक्षण | Reqd।(180 डिग्री करीब) | |
| 60 डिग्री रेकड पर विस्तार टेस्ट 30%। | ||||
क्यूप्रो निकल / कॉपर निकल पैनकेक कॉइल
कॉपर-निकल ब्रेक टयूबिंग बेहतर विश्वसनीयता प्रदान करता है और निर्माताओं और वाहन मालिकों दोनों को ब्रेक सिस्टम के प्रभावी लंबे जीवन कार्य के लिए स्थायित्व में सुधार का आश्वासन देता है। 5 mtr, 10 mtr और 15mtrs में उपलब्ध।
