उत्पाद विवरण:
|
| सामग्री: | WP11 | मानक: | एएसटीएम बी16.9 |
|---|---|---|---|
| प्रकार: | टोपी | तकनीक: | निर्बाध |
| रंग: | काला ग्रे | आकार: | अनुकूलित आकार |
| हेड कोड: | गोल | आवेदन: | दबाव पोत प्रमुख |
| पैकिंग: | लकड़ी का केस | ||
| हाई लाइट: | डिश हेड अलॉय स्टील पाइप फिटिंग,एएसटीएम कैप अलॉय स्टील पाइप फिटिंग,सैंडब्लास्टिंग स्टील पाइप फिटिंग |
||

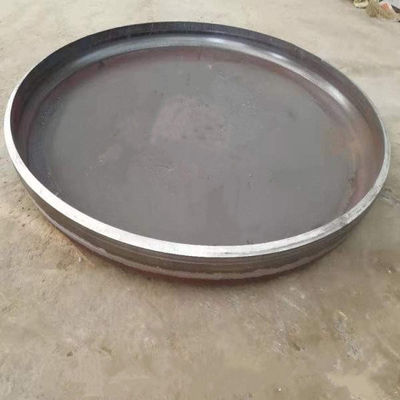

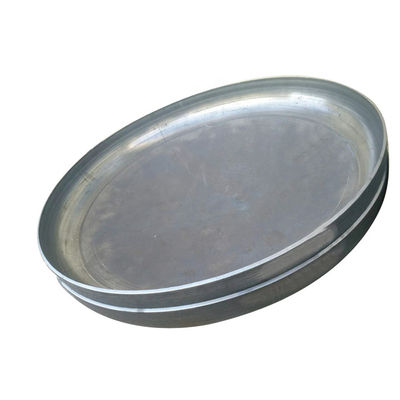

एएसटीएम बी16.9 फ्लैट बॉटम्ड डिश हेड WP11दबाव पोत प्रमुख
जल्दी से विवरण
प्रेशर वेसल्स हेड्स का क्या मतलब है:
यह दाब पात्र का प्रमुख भाग है जो दाब पात्र के बेलनाकार भाग या खोल के सिरों को बंद कर देता है, कहलाता है
दबाव वाहिकाओं के प्रमुख।प्रेशर वेसल्स हेड्स के लिए विभिन्न सामान्य नामों का उपयोग किया जाता है जो डिश एंड्स हैं,
गठित हेड्स, एंड क्लोजर, एंड कैप्स, वेसल एंड्स, वेसल कैप्स इत्यादि लेकिन सबसे आम नाम डिश एंड है।
|
सामग्री
|
स्टेनलेस स्टील, कार्बन स्टील, एल्युमिनियम, कॉर्टन स्टील
|
|
सतह का उपचार
|
प्राकृतिक रंग, सैंडब्लास्टिंग, मिरर पॉलिशिंग, एसिड अचार, आदि
|
|
व्यास
|
89-10000 मिमी
|
|
प्रमाणपत्र
|
ISO9001, ISO14001, OHSAS1800
|
|
मानक
|
एआईएसआई, एएसटीएम, डीआईएन, एन, जीबी, जेआईएस
|
|
परीक्षा
|
यूटी, आरटी, माउंट, पीटी, आदि
|
|
न्यूनन का अनुपात
|
लगभग 10%
|
|
दीवार की मोटाई
|
2-300 मिमी
|
|
संबंध
|
वेल्डिंग
|
|
आवेदन
|
जैसे अग्निकुंड, तेल, रसायन उद्योग, जल संरक्षण, विद्युत शक्ति, बॉयलर, मशीनरी, धातु विज्ञान, स्वच्छता निर्माण, आदि।
|
|
टेकनीक
|
गर्म दबाने, ठंडा दबाने
|
|
बनाने की विधि
|
ठंडा और गर्म दबाने, ठंडा और गर्म कताई, छिद्रण
|
फ्लैट हेड्स:
यह प्रेशर वेसल्स हेड्स का सबसे सरल रूप है लेकिन प्रेशर वेसल्स हेड्स में इसकी उपयोगिता कम है।
इसलिए इसे दूसरों की तरह पसंद नहीं किया जाता है क्योंकि इसमें दूसरे की तुलना में कम दबाव झेलने की क्षमता होती है
निम्न रेडियल सेक्शन के कारण दबाव वितरण के लिए हेड्स के प्रकार उपलब्ध हैं।तो अधिकतम एक्सपोजर आता है
फ्लैट सेक्शन पर इसलिए यह किफायती नहीं है।
फ्लैट प्रमुख
फ्लैट हेड में आमतौर पर इस्तेमाल किया जाने वाला शब्द फ्लैट हेड इनसाइड डायमीटर (आईडी), नक्कल रेडियस (आर), डिश एंड टोटल हाइट (एच) और स्ट्रेट फेस (एसएफ) है।फ्लैट हेड्स जनरल ड्रॉइंग रिप्रेजेंटेशन उपरोक्त ड्राइंग में दिखाया गया है।
टोरिसफेरिकल हेड्स या फ्लेंज और डिश हेड्स:
यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला सिर भी है।इसमें दबाव वितरण के लिए अधिक रेडियल सेक्शन भी है, इसलिए यह अधिकतम दबाव का भी सामना करता है लेकिन दीर्घवृत्ताभ हेड्स से कम है।ताकि यह दीर्घवृत्ताकार शीर्षों की तुलना में कम किफायती हो, लेकिन दीर्घवृत्तीय शीर्षों की तुलना में कम समय के लिए आवश्यक होने के कारण इसका व्यापक रूप से उपयोग होता है।
ताकि एक ही डिजाइन की स्थिति के लिए, टॉरिसफेरिकल हेड्स की मोटाई समान डिजाइन दबाव और तापमान के लिए शेल की मोटाई का लगभग 1.77 गुना हो।
टोरिसफेरिकल हेड्स
टॉरिसफेरिकल हेड्स में आमतौर पर इस्तेमाल की जाने वाली शर्तें इनसाइड डायमीटर (ID), क्राउन रेडियस (CR), नक्कल रेडियस (KR), हैं।
डिश एंड टोटल हाइट (H) और स्ट्रेट फेस (SF)।टोरिस्फेरिकल हेड सामान्य आरेखण प्रतिनिधित्व उपरोक्त आरेखण में दिखाया गया है।
उस दीर्घवृत्ताकार शीर्ष को बनाने के लिए कम समय की आवश्यकता होती है, इसलिए इस शीर्ष की सादगी के कारण इसे अधिक पसंद किया जाता है।
इस हेड्स को फ्लैंज और डिश हेड्स भी कहा जाता है।
हम ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के फ्लैट-तल वाले सिर का उत्पादन कर सकते हैं।
आप हमें अपनी ड्राइंग भी दे सकते हैं, हम इसे बनाने की आपकी मांग के अनुसार कर सकते हैं।
