उत्पाद विवरण:
|
| प्रकार: | 1डी,1.5डी,3डी | आकार: | Sch5s ~ Sch160 |
|---|---|---|---|
| सतह समाप्त हो गई: | रेत का विस्फोट | परीक्षा: | एक्स-रे, पी / टी |
| सामग्री: | Inconel600 | ||
| प्रमुखता देना: | ASME B16.9 Alloy Steel Pipe Fittings,DN50 Titanium Alloy Steel Pipe Fittings,Sch10 Alloy Steel Pipe Fittings |
||

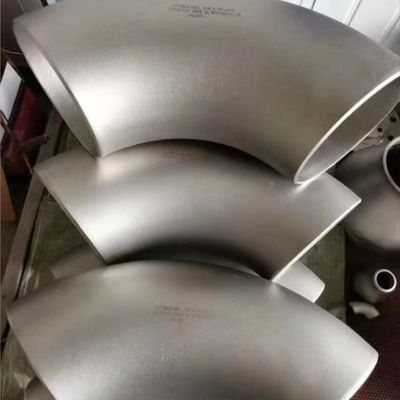

ASME B16.9 टाइटेनियम ग्रेड 2 Ti एल्बो 90 डिग्री R-1.5d 60.3 * 2.77mm DN50 Sch10
ना पाइपिंग सिस्टम, कोहनी पाइप का एक टुकड़ा है जो पाइप की दिशा बदलता है। कोण के अनुसार, 45 डिग्री और 90 डिग्री 180 डिग्री तीन सबसे अधिक उपयोग किए जाते हैं, इसके अलावा इंजीनियरिंग की जरूरतों के अनुसार 60 डिग्री और अन्य भी शामिल हैं असामान्य कोण कोहनी। कोहनी सामग्री कच्चा लोहा, स्टेनलेस स्टील, मिश्र धातु इस्पात, कैलक्लाइंड कच्चा लोहा, कार्बन स्टील, अलौह धातु और प्लास्टिक, आदि हैं। पाइप कनेक्शन विधियों में शामिल हैं: प्रत्यक्ष वेल्डिंग (सबसे आम तरीका) निकला हुआ किनारा कनेक्शन, गर्म पिघल कनेक्शन, बिजली पिघल कनेक्शन, धागा कनेक्शन और सॉकेट प्रकार कनेक्शन। उत्पादन प्रक्रिया के अनुसार विभाजित किया जा सकता है: वेल्डिंग कोहनी, कोहनी मुद्रांकन, कोहनी धक्का, कोहनी कास्टिंग और इतने पर। अन्य नाम: 90 डिग्री मोड़, दायां कोण मोड़, प्यार मोड़ और इतने पर।
उत्पाद वर्णन
| झुकने की डिग्री | 30,45,60,90,120.180 डिग्री |
| प्रकार | आर = 1 डी, 1.5 डी, 3 डी |
| बराबर और कम करने वाला | |
| लंबी त्रिज्या और छोटी त्रिज्या | |
| आकार | डीएन 15 ~ 1200, एनपीएस 1/2 ~ 48 ", एसएच 5 एस ~ एसएच 160" |
| सामग्री |
GR1,GR2,GR7,N200/201,N6, Inconel600, Monel400, Hastelloy-C276 |
| मानक |
एएसटीएम बी३६३, एएसएमई बी१६.९, एएनएसआई बी१६.५ एचजी / टी 3651 |
| टेकनीक | वेल्डेड, निर्बाध |
| सतह समाप्त | रेत नष्ट करना, चमकाने, अचार बनाना |
| परीक्षण | एक्स-रे, पी / टी |
| डीएन | एनपीएस | ओडी (मिमी) | Sch10s | Sch40s |
| 15 | 1/2 | २१.३ | 2.11 | 2.77 |
| 20 | 3/4 | २६.७ | 2.11 | 2.87 |
| 25 | 1 | 33.4 | 2.77 | 3.38 |
| 32 | 11/4 | 42.2 | 2.77 | 3.56 |
| 40 | 11/2 | 48.3 | 2.77 | 3.68 |
| 50 | 2 | 60.3 | 2.77 | 3.91 |
| 65 | 21/2 | 73.0 | 3.05 | 5.16 |
| 80 | 3 | 88.9 | 3.05 | 5.49 |
| 100 | 4 | ११४.३ | 3.05 | 6.02 |
| १५० | 6 | १६८.३ | 3.40 | 7.11 |
| 200 | 8 | 219.1 | 3.76 | 8.18 |
| २५० | 10 | २७३.० | 4.19 | 9.27 |
| 300 | 12 | 323.8 | 4.57 | 9.53 |
| 350 | 14 | 355.6 | 4.78 | - |
| 400 | 16 | 406.4 | 4.78 | - |
| 450 | १८ | 457 | 4.78 | - |
| 500 | 20 | 508 | 5.54 | - |
| 600 | 24 | ६१० | 6.35 | - |
