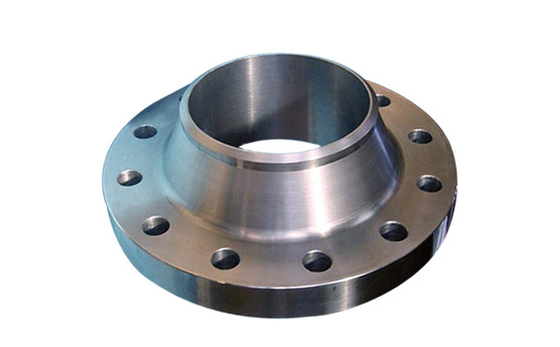

व्यास बट वेल्डिंग निकला हुआ किनारा के साथ उच्च और निम्न दबाव फ्लैट वेल्डिंग निकला हुआ किनारा राष्ट्रीय मानक

व्यास बट वेल्डिंग निकला हुआ किनारा के साथ उच्च और निम्न दबाव फ्लैट वेल्डिंग निकला हुआ किनारा राष्ट्रीय मानक

1. निकला हुआ किनारा कनेक्शन या निकला हुआ किनारा संयुक्त वियोज्य कनेक्शन को संदर्भित करता है जो इकट्ठे सीलिंग संरचना के एक समूह के रूप में निकला हुआ किनारा, गैसकेट और बोल्ट से जुड़ा होता है।पाइप निकला हुआ किनारा पाइपलाइन डिवाइस में पाइप के साथ निकला हुआ किनारा को संदर्भित करता है, और उपकरण में उपयोग किए जाने पर उपकरण के आयात और निर्यात निकला हुआ किनारा को संदर्भित करता है।
2. अंतरराष्ट्रीय पाइप निकला हुआ किनारा मानकों के कई सिस्टम
1) यूरोपीय निकला हुआ किनारा प्रणाली: जर्मन डीआईएन (रूस सहित)
ए, नाममात्र का दबाव: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0 एमपीए
बी सामान्य गणना व्यास: 15 ~ 2000 मिमी
सी, निकला हुआ किनारा संरचना प्रकार: फ्लैट वेल्डिंग प्लेट, फ्लैट वेल्डिंग रिंग ढीली आस्तीन प्रकार, रोल किनारे ढीली आस्तीन प्रकार, रोल किनारे ढीली आस्तीन प्रकार, वेल्डिंग अंगूठी ढीली आस्तीन प्रकार, वेल्डिंग प्रकार, गर्दन धागा कनेक्शन प्रकार, अभिन्न और निकला हुआ किनारा कवर
डी, निकला हुआ किनारा सील सतह: सपाट सतह, अवतल सतह, अवतल सतह, टेनन नाली सतह, रबर रिंग कनेक्शन सतह, लेंस सतह और डायाफ्राम वेल्डिंग सतह
ई. सोवियत संघ द्वारा 1980 में जारी ओसीटी पाइप फ्लैंग्स के लिए सह-रिकॉर्डिंग मानक जर्मन डीआईएन मानक के समान है और इसे विस्तार से वर्णित नहीं किया जाएगा।
2) अमेरिकी निकला हुआ किनारा प्रणाली: अमेरिकी एएनएसआई बी 16.5 "स्टील पाइप फ्लैंग्स और फ्लैंग्ड पाइप फिटिंग" एएनएसआई बी 16.47 ए / बी "बड़े व्यास स्टील निकला हुआ किनारा"
ए, नाममात्र का दबाव: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
बी सामान्य गणना व्यास: 6 ~ 4000 मिमी
सी, निकला हुआ किनारा संरचना प्रकार: पट्टी वेल्डिंग, सॉकेट वेल्डिंग, धागा कनेक्शन, ढीली आस्तीन, बट वेल्डिंग और निकला हुआ किनारा कवर
डी, निकला हुआ किनारा सील सतह: अवतल सतह, अवतल सतह, टेनन नाली सतह, धातु की अंगूठी कनेक्शन सतह
3) ***जेआईएस पाइप फ्लैंग्स: आम तौर पर केवल पेट्रोकेमिकल प्रतिष्ठानों में सार्वजनिक कार्यों के लिए उपयोग किया जाता है, जिसमें थोड़ा अंतरराष्ट्रीय प्रभाव होता है और दुनिया में कोई स्वतंत्र प्रणाली नहीं होती है।
3, चीन के स्टील पाइप निकला हुआ किनारा राष्ट्रीय मानक प्रणाली GB
1) नाममात्र का दबाव: 0.25mpa ~ 42.0mpa
ए, सीरीज 1: पीएन1.0, पीएन1.6, पीएन2.0, पीएन5.0, पीएन10.0, पीएन15.0, पीएन25.0, पीएन42 (मुख्य सीरीज)
बी, सीरीज 2: पीएन0.25, पीएन0.6, पीएन2.5, पीएन4.0
PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 और PN4.0 के फ्लैंग्स जर्मन फ्लैंग्स द्वारा दर्शाए गए यूरोपीय फ्लैंगेस सिस्टम से संबंधित हैं, जबकि बाकी अमेरिकी फ्लैंग्स द्वारा दर्शाए गए अमेरिकी फ्लैंगेस सिस्टम से संबंधित हैं। .
जीबी मानक में, यूरोपीय निकला हुआ किनारा प्रणाली से संबंधित अधिकतम नाममात्र दबाव स्तर 40Mpa है, अमेरिकी निकला हुआ किनारा प्रणाली से संबंधित अधिकतम नाममात्र दबाव स्तर 42Mpa है।
2) नाममात्र व्यास: 10 मिमी ~ 1500 मिमी
3) निकला हुआ किनारा संरचना:
अभिन्न निकला हुआ किनारा
निकला हुआ किनारा की इकाई
ए पिरोया निकला हुआ किनारा
वेल्डिंग फ्लैंग्स बट वेल्डिंग फ्लैंगेस
गर्दन सॉकेट वेल्डिंग निकला हुआ किनारा प्लेट वेल्डिंग निकला हुआ किनारा के साथ फ्लैट वेल्डिंग निकला हुआ किनारा;
सी. ढीला निकला हुआ किनारा बट वेल्डिंग अंगूठी ढीली आस्तीन गर्दन निकला हुआ किनारा बट वेल्डिंग अंगूठी ढीली आस्तीन प्लेट निकला हुआ किनारा फ्लैट वेल्डिंग अंगूठी ढीली आस्तीन प्लेट निकला हुआ किनारा फ्लिप ढीली आस्तीन निकला हुआ किनारा
डी निकला हुआ किनारा कवर (अंधा छेद निकला हुआ किनारा)
ई. घूर्णन निकला हुआ किनारा
एफ। एंकरेज निकला हुआ किनारा
जी सरफेसिंग/क्लैडिंग निकला हुआ किनारा
