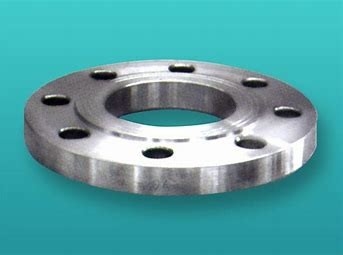

बट वेल्डिंग स्टेनलेस स्टील निकला हुआ किनारा 304 फ्लैट वेल्डिंग निकला हुआ किनारा कार्बन स्टील निकला हुआ किनारा उच्च दबाव जीबी

बट वेल्डिंग स्टेनलेस स्टील निकला हुआ किनारा 304 फ्लैट वेल्डिंग निकला हुआ किनारा कार्बन स्टील निकला हुआ किनारा बड़े व्यास निकला हुआ किनारा उच्च दबाव जीबी

विभिन्न देशों के पाइप फ्लैंग्स नीचे पेश किए गए हैं:

जर्मनी और पूर्व सोवियत संघ पाइप निकला हुआ किनारा द्वारा प्रतिनिधित्व यूरोपीय प्रणाली

अमेरिकी सिस्टम पाइप फ्लैंग्स, एएनएसआई बी 16.5 और एएनएसआई बी 16.47 द्वारा दर्शाया गया है।

ब्रिटिश और फ्रेंच पाइप निकला हुआ किनारा मानकों, दो देशों में प्रत्येक के पास दो पाइप निकला हुआ किनारा मानक हैं, संक्षेप में, अंतरराष्ट्रीय पाइप निकला हुआ किनारा मानक को दो अलग-अलग के रूप में संक्षेपित किया जा सकता है, और विनिमेय पाइप निकला हुआ किनारा प्रणाली नहीं: जर्मनी द्वारा प्रतिनिधित्व एक यूरोपीय पाइप निकला हुआ किनारा प्रणाली;एक अन्य अमेरिकी पाइप निकला हुआ किनारा प्रणाली है जिसका प्रतिनिधित्व संयुक्त राज्य अमेरिका करता है।Ios7005-1 1992 में मानकीकरण के लिए अंतर्राष्ट्रीय संगठन द्वारा प्रख्यापित एक मानक है, मानक वास्तव में संयुक्त राज्य अमेरिका और जर्मनी पाइप फ्लैंग्स की दो श्रृंखला पाइप निकला हुआ किनारा मानक में विलय कर दिया गया है।दो प्रणालियों के पाइप निकला हुआ किनारा कनेक्शन आकार अलग हैं और एक दूसरे के साथ मेल नहीं खा सकते हैं।दो प्रणालियों के पाइप फ्लैंग्स दबाव ग्रेड द्वारा प्रतिष्ठित होने के लिए सबसे उपयुक्त हैं, अर्थात यूरोपीय प्रणाली 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 32.0, 40.0MPa है।अमेरिकी प्रणाली 1.0, 2.0, 5.0, 11.0, 15.0, 26.0, 42.0MPa है।

1. चीन में पाइप निकला हुआ किनारा मानकों की वर्तमान स्थिति

चीन के रासायनिक और पेट्रोकेमिकल उद्योगों में उपयोग किए जाने वाले पाइप फ्लैंग्स के लिए सामान्य मानक 1. ब्रिटिश पाइप (अंतरराष्ट्रीय स्तर पर सामान्य पाइपिंग श्रृंखला) जीबी 9112-9125, एसएच 3406

2, मीट्रिक पाइप (आमतौर पर घरेलू स्टील पाइप बाहरी व्यास आकार श्रृंखला का उपयोग किया जाता है) एचजीजे 44 ~ 76, जेबी / टी 74 ~ 90 डीआईएन कनेक्शन आकार और जेबी मानक अलग है
