उत्पाद विवरण:
|
| आवेदन: | रासायनिक उर्वरक पाइप | मिश्र धातु या नहीं: | मिश्र धातु |
|---|---|---|---|
| तकनीक: | कोल्ड ड्रान | मोटाई: | 0.5 - 16 मिमी |
| सतह का उपचार: | कॉपर लेपित | अनुभाग आकार: | गोल |
| बाहरी व्यास (गोल): | 4 - 912 मिमी | मानक: | दीन, जीबी |
| प्रमुखता देना: | 3 "निकल मिश्र धातु निकला हुआ किनारा,बी 564 निकल मिश्र धातु निकला हुआ किनारा,एसडब्ल्यू निकल मिश्र धातु निकला हुआ किनारा |
||

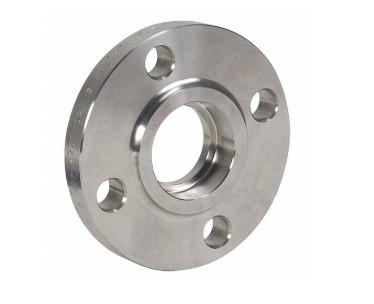

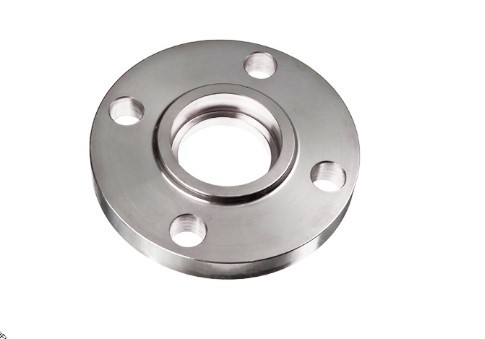

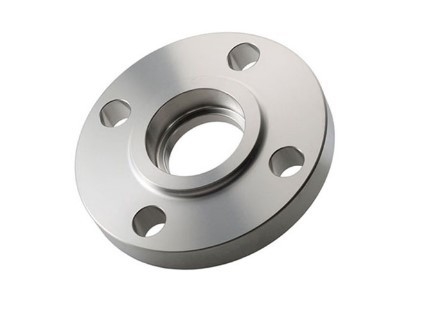

सॉकेट वेल्ड Flanges(SW Flanges) आउटलाइन में स्लिप-ऑन फ्लैंग्स के समान हैं, लेकिन पाइप को स्वीकार करने के लिए बोर काउंटर-बोर है।शेष बोर का व्यास पाइप के अंदर के व्यास के समान है।इसका सकारात्मक पक्ष यह है कि उचित वेल्डिंग और पीसने के साथ एक चिकनी बोर बनाता है।इस प्रकार के निकला हुआ किनारा का नकारात्मक यह है कि यह अधिक जटिल मशीनिंग के कारण स्लिप-ऑन की तुलना में अधिक महंगा हो सकता है, और वे स्लिप-ऑन की तुलना में कम आसानी से उपलब्ध हो सकते हैं क्योंकि इस तथ्य के कारण कि अंदर के व्यास का निचला आधा हिस्सा होना चाहिए जिस पाइप का उपयोग किया जा रहा है उसी शेड्यूल के अनुसार बनाया गया है।(आपको आवश्यक शेड्यूल निर्दिष्ट करना होगा) ये सॉकेट वेल्ड फ्लैंगेस शुरू में उच्च दबाव रेटिंग पर छोटे आकार के पाइप पर उपयोग के लिए विकसित किए गए थे.
सॉकेट वेल्ड फ्लैंग्स को आमतौर पर एक उभरे हुए चेहरे, सपाट चेहरे या RTJ फेसिंग के साथ प्रदान किया जाता है।जब सॉकेट वेल्ड पाइप फ्लैंग्स के लिए एक उठा हुआ चेहरा आवश्यक होता है, तो 400# से कम सॉकेट वेल्ड पाइप फ्लैंग्स के लिए मानक ऊंचाई 1/16 इंच होती है।400 # और ऊपर के सॉकेट वेल्ड पाइप फ्लैंग्स के लिए, मानक सॉकेट वेल्ड पाइप निकला हुआ किनारा चेहरे की ऊंचाई 1/4 इंच है
उदाहरण:
ब्रिटिश और फ्रेंच पाइप निकला हुआ किनारा मानकों, दो देशों में प्रत्येक के पास दो पाइप निकला हुआ किनारा मानक हैं, संक्षेप में, अंतरराष्ट्रीय पाइप निकला हुआ किनारा मानक को दो अलग-अलग के रूप में संक्षेपित किया जा सकता है, और विनिमेय पाइप निकला हुआ किनारा प्रणाली नहीं: जर्मनी द्वारा प्रतिनिधित्व एक यूरोपीय पाइप निकला हुआ किनारा प्रणाली;एक अन्य अमेरिकी पाइप निकला हुआ किनारा प्रणाली है जिसका प्रतिनिधित्व संयुक्त राज्य अमेरिका करता है।Ios7005-1 1992 में मानकीकरण के लिए अंतर्राष्ट्रीय संगठन द्वारा प्रख्यापित एक मानक है, मानक वास्तव में संयुक्त राज्य अमेरिका और जर्मनी पाइप फ्लैंग्स की दो श्रृंखला पाइप निकला हुआ किनारा मानक में विलय कर दिया गया है।दो प्रणालियों के पाइप निकला हुआ किनारा कनेक्शन आकार अलग हैं और एक दूसरे के साथ मेल नहीं खा सकते हैं।दो प्रणालियों के पाइप फ्लैंग्स दबाव ग्रेड द्वारा प्रतिष्ठित होने के लिए सबसे उपयुक्त हैं, अर्थात यूरोपीय प्रणाली 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 32.0, 40.0MPa है।अमेरिकी प्रणाली 1.0, 2.0, 5.0, 11.0, 15.0, 26.0, 42.0MPa है।
1. चीन में पाइप निकला हुआ किनारा मानकों की वर्तमान स्थिति
चीन के रासायनिक और पेट्रोकेमिकल उद्योगों में उपयोग किए जाने वाले पाइप फ्लैंग्स के लिए सामान्य मानक 1. ब्रिटिश पाइप (अंतरराष्ट्रीय स्तर पर सामान्य पाइपिंग श्रृंखला) जीबी 9112-9125, एसएच 3406
2, मीट्रिक पाइप (आमतौर पर घरेलू स्टील पाइप बाहरी व्यास आकार श्रृंखला का उपयोग किया जाता है) एचजीजे 44 ~ 76, जेबी / टी 74 ~ 90 डीआईएन कनेक्शन आकार और जेबी मानक अलग है
हमारे उत्पाद
| निकला हुआ किनारा प्रकार | |
| मानक | एएसएमई/एएनएसआई बी16.5 |
| आकार | 1/2 ''~ 60'' |
| दबाव दर | 150lb से 2500lb |
| निर्माण प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। |
| सामग्री | Inconel मिश्र धातु इस्पात निकला हुआ किनारा |
| कार्बन स्टील | एएसटीएम ए 105 |
|
मिश्र धातु इस्पात निकला हुआ किनारा
|
एएसटीएम ए182 एफ5;F11;F22;F91;F51 एएसटीएम ए350 एलएफ1;LF2;A350 LF3; LF4; LF6; LF8; |
|
स्टेनलेस स्टील निकला हुआ किनारा
|
एएसटीएम A182 F304/304H/304L एएसटीएम A182 F316/316H/316L एएसटीएम ए182 एफ321/321एच एएसटीएम A182 F347/347H |
|
निकल मिश्र Flanges
|
Monel 400 और 500, Inconel 600 और 625, Incolloy 800, 825, Hastelloy C22,C276 |
|
कॉपर मिश्र निकला हुआ किनारा
|
एएसटीएम एबी564, एनओ6600/मिश्र धातु 600, एनओ6625/मिश्र धातु 625, मिश्र धातु 690, मिश्र धातु 718
|
| Inconel मिश्र धातु इस्पात निकला हुआ किनारा |
एएसटीएम एबी564, एनओ8800/अलॉय800, एनओ8810/मिश्र धातु 800एच, एनओ8811/मिश्र धातु 800एचटी
|
| Hastelloy स्टील निकला हुआ किनारा | एएसटीएम एबी564, एनओ6600/मिश्र धातु 600, एनओ6625/मिश्र धातु 625, मिश्र धातु 690, मिश्र धातु 718 |
| निर्माण मानक | एएनएसआई:एएनएसआई बी16.5, एएनएसआई बी16.47, एमएसएस एसपी44, एएनएसआई बी16.36, एएनएसआई बी16.48 दीन:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 बी एस:बीएस4504, बीएस4504, बीएस1560, बीएस10 |
| पैकेज | लकड़ी के मामले, फूस, नायलॉन बैग या ग्राहकों की आवश्यकताओं के अनुसार |
| MOQ | 1 टुकड़ा |
| डिलीवरी का समय | मात्रा के आधार पर 10-100 दिन |
| भुगतान की शर्तें | टी/टी या वेस्टर्न यूनियन या एलसी |
| लदान | एफसीए टियांजिन/शंघाई, सीएफआर, सीआईएफ, आदि |
| आवेदन | पेट्रोलियम/विद्युत/रासायनिक/निर्माण/गैस/धातुकर्म/जहाज निर्माण आदि |
| टिप्पणियों | अन्य सामग्री और चित्र उपलब्ध हैं। |
