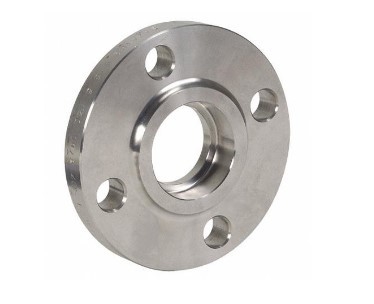

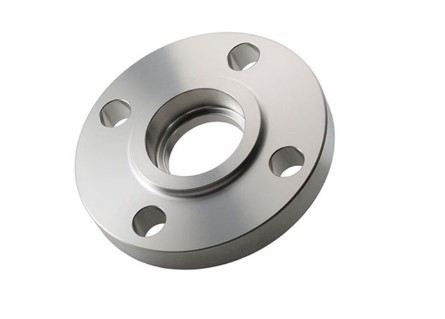

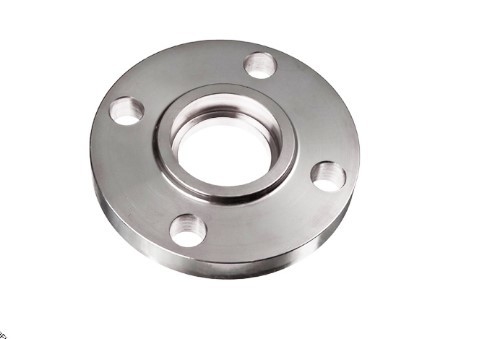

सॉकेट वेल्ड निकला हुआ किनारा SW निकला हुआ किनारा के रूप में सरलीकृत, इसमें निकला हुआ किनारा बोर में एक recessed क्षेत्र (एक कंधे की तरह) है, यह कंधे निकला हुआ किनारा में डाली गई पाइप की गहराई को सेट करने के लिए एक गाइड के रूप में कार्य करता है।सॉकेट वेल्डिंग निकला हुआ किनारा शुरू में उच्च दबाव छोटे व्यास पाइपिंग सिस्टम के लिए डिज़ाइन किया गया था।
उपलब्ध सामग्री:
मानक:
कार्बन स्टील एएसटीएम ए105, एएसटीएम ए350 एलएफ1/2, एएसटीएम ए181
मिश्र धातु इस्पात ASTM A182 F5, F9, F11, F22, F91
स्टेनलेस स्टील एएसटीएम ए 182 एफ 304 / एल, एफ 316 / एल
बाहरी व्यास:1/2 इंच से 24 इंच, 2500# तक
विशेष बनाया:24'' से 60'', 900# तक
दीवार की मोटाई:अनुसूची 40 से 160
दबाव रेटिंग:कक्षा 150 से कक्षा 2500
चेहरा प्रकार:आरएफ, आरटीजे
कैसे इस्तेमाल करे
सॉकेट वेल्ड निकला हुआ किनारा में पाइप का अंत डालें, जब तक कि पाइप नीचे कंधे के क्षेत्र को स्पर्श न करे, सम्मिलित पाइप की 1.6 मिमी (1/16 '') दूरी वापस खींच लें, फिर पट्टिका वेल्डिंग करें।बिंदु निकला हुआ किनारा और पाइप या फिटिंग के बीच एक विस्तार अंतर (1 पट्टिका वेल्ड) बनाना है।
सॉकेट वेल्डिंग निकला हुआ किनारा कैसे उत्पन्न होता है
सॉकेट वेल्डिंग निकला हुआ किनारा सबसे पहले स्टेनलेस स्टील सुपरहीटर के लिए उपयोग किया जाता था, हीटिंग प्रक्रियाओं में थर्मल तनाव के कारण होने वाले दोषों से बचने के लिए, और वर्षों के विकास के बाद यह सभी प्रकार की सामग्री के लिए एक मानक अनुप्रयोग बन गया।
लाभ
- रिसाव के जोखिम को कम करने के लिए सॉकेट वेल्ड निकला हुआ किनारा थ्रेडेड निकला हुआ किनारा बदल सकता है।
- वेल्डिंग से पहले बेवलिंग करने की आवश्यकता नहीं है।
- पाइप के बाहर वेल्डिंग का काम, पाइप में प्रवेश नहीं करेगा
