पाइपिंग इंजीनियरिंग में टी या टी कनेक्शन एक बहुत ही महत्वपूर्ण पाइप फिटिंग है और अक्सर प्रवाह को संयोजित या विभाजित करने के लिए उपयोग किया जाता है।दो प्रकार की टी उपलब्ध हैं, समान टी और कम करने वाली टी।हालाँकि, पिग्ड पाइपलाइनों में, एक विशेष प्रकार की टी का व्यापक रूप से उपयोग किया जाता है जिसे बार्ड टी या पिग्ड टी के रूप में जाना जाता है।

टी बनाम वर्जित टी

• टी एक प्रकार की फिटिंग है जो द्रव को उसके मुख्य पाइप पर बहने देती है और बाहर निकल जाती है।शाखा को मुख्य पाइप (जिसे समान टी के रूप में जाना जाता है) के समान आकार या मुख्य पाइप (जिसे कम करने वाली टी के रूप में जाना जाता है) से छोटे आकार के समान आकार में डिज़ाइन किया जा सकता है।

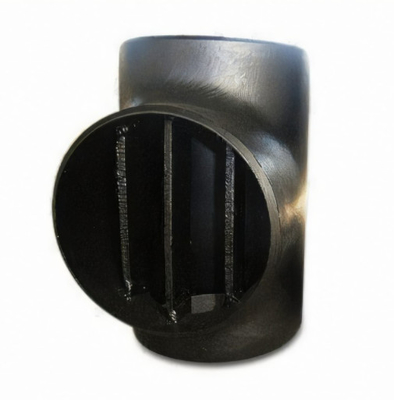

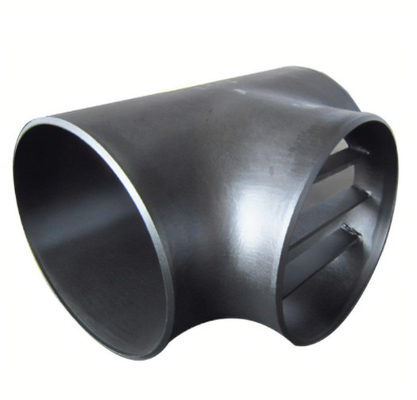

• बार्ड टी एक विशेष प्रकार की टी है जो एक सामान्य टी (या तो बराबर टी या कम करने वाली टी हो सकती है) से आधार होती है, जिसे बाद में शाखा आउटलेट के अंदर बार प्लेट्स के साथ जोड़ा जाएगा (अंदर से यह स्टील केज जैसा दिखता है) सुअर को हेडर पाइप से शाखा पाइप में बहने से रोकें।

टी और वर्जित टी के लिए डिजाइन कोड और मानक

1. टी के अंतरराष्ट्रीय मानक आयाम को एएसएमई बी16.9 या एमएसएस-एसपी 75 (डीएन16 और ऊपर के लिए) के तहत कवर किया जाएगा।टी कनेक्शन के बारे में अधिक जानने के लिए।
2. वर्जित टी के लिए कोई अंतरराष्ट्रीय मानक आयाम नहीं है।यह आधार के रूप में ASME B16.9 / MSS-SP 75 टी का उपयोग करके कस्टम बनाया गया है।हालांकि, कई शेल डीईपी 31.40.10.13-जेन या आईएसओ 15590-2 मानक के आधार पर अपनी वर्जित टी विकसित करते हैं।
3. यह डिज़ाइन विक्रेता के डिज़ाइन का आकलन करने के लिए एक दिशानिर्देश हो सकता है।

वर्जित टी के लिए डिजाइन विचार

• पिगिंग की आवश्यकता होने पर वर्जित टी का उपयोग किया जाएगा।इस प्रकार, इसके कई अनुप्रयोग पाइपलाइन में या उप-क्षेत्र में पाए जा सकते हैं।
• शाखा में आंतरिक रूप से वेल्डेड बार प्लेट्स सुअर को दिशा बदलने या शाखा आउटलेट पर फंसने से बचाने के लिए हैं।
• बार प्लेटों का डिज़ाइन पर्याप्त मात्रा में, मोटाई में होना चाहिए और सुअर को मुख्य पाइप के माध्यम से चलाने के लिए चिकनाई सुनिश्चित करने के लिए पर्याप्त दूरी पर होना चाहिए, और साथ ही उस प्रवाह को प्रभावित नहीं करना चाहिए जो शाखा के माध्यम से बहने के लिए था।सामान्य अभ्यास यह सुनिश्चित करना है कि निर्देशित सलाखों के बाद शाखा पाइपलाइन में उद्घाटन मुख्य पाइपलाइन क्षेत्र के 40% से अधिक नहीं है।
• शाखा कनेक्शन में बार का आकार इतना छोटा होना चाहिए कि प्रवाह को प्रतिबंधित न किया जा सके लेकिन प्रवाह के दबाव को बनाए रखने के लिए पर्याप्त बड़ा हो।
• चिकनाई सुनिश्चित करने के लिए, बार प्लेटों को शाखा वक्रता के अनुरूप पीसना पड़ता है।किसी भी तेज किनारों, स्पैटर और बर्स को हटाने की आवश्यकता होती है।सुअर के सेंसर को नुकसान से बचाने के लिए पिगिंग प्रक्रिया की यह चिकनाई महत्वपूर्ण है।
• ऊपर शैल डीईपी 31.40.10.13-जनरल चित्रा 4 देखें;बार प्लेटों की मात्रा दो (2) टुकड़ों से शुरू होती है और शाखा की आईडी बढ़ने पर बढ़ती है।
• बार प्लेट्स आदर्श रूप से समान रूप से दूरी पर होंगी।
• बड़े टी (आकार 14 इंच और ऊपर) के लिए, बीच में एक पुल प्लेट होगी जो सुअर की चपेट में आने पर बार की कठोरता का समर्थन करेगी।
• बार प्लेटों की सामग्री आमतौर पर वेल्डेबिलिटी के लिए टी सामग्री के समान ही उपयोग की जाती है।
• मानक अभ्यास एक्सट्रूज़न गर्दन के उच्च-तनाव केंद्रित क्षेत्रों पर सीधे गाइड बार की वेल्डिंग से बचने के लिए है।शाखा में फिट होने के लिए बार के सिरों को मशीनीकृत किया जाना चाहिए।
• मूल धातु पर वेल्ड मरम्मत निषिद्ध है।

टी और वर्जित टी के बीच का अंतर

तो उपरोक्त चर्चा से, हम निम्नलिखित अंतरों को संक्षेप में बता सकते हैं:
