वर्जित टी ग्रेड:

स्टेनलेस स्टील: ASTM, A403, WP304 / 304L / 304H / 316 / 316L / 317 / 317L / 321 / 310 / 347 / 904L
कार्बन स्टील: ASTM, A234, WPB / A420, WPL3 / A420, WPL6 / MSS-SP-75, WPHY 42/46/52/56/60/65/70
मिश्र धातु इस्पात: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91

वर्जित टी चित्र उपलब्ध हैं, या हम आपके विशिष्ट चित्र के अनुसार निर्माता हो सकते हैं।

टी बनाम वर्जित टी

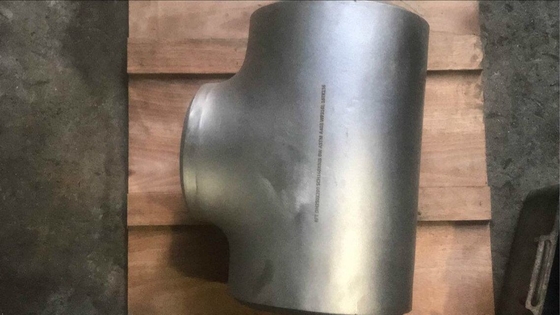

• टी एक प्रकार की फिटिंग है जो द्रव को उसके मुख्य पाइप पर बहने देती है और बाहर निकल जाती है।शाखा को समान रूप से डिजाइन किया जा सकता है
• मुख्य पाइप के समान आकार (इक्वल टी के रूप में जाना जाता है), या मुख्य पाइप से छोटा आकार (रिड्यूसिंग टी के रूप में जाना जाता है)।

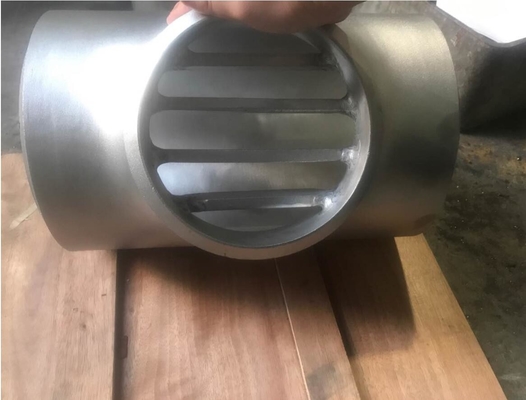

• बार्ड टी एक विशेष प्रकार की टी है जो एक सामान्य टी से आधार होती है (या तो बराबर टी या कम करने वाली टी हो सकती है) जो बाद के चरण में,सुअर को हैडर पाइप से शाखा पाइप में बहने से रोकने के लिए शाखा आउटलेट के अंदर बार प्लेटों के साथ जोड़ा जाएगा (अंदर से यह स्टील केज जैसा दिखता है)।

टी और वर्जित टी के लिए डिजाइन कोड और मानक

1. टी के अंतरराष्ट्रीय मानक आयाम को एएसएमई बी16.9 या एमएसएस-एसपी 75 (डीएन16 और ऊपर के लिए) के तहत कवर किया जाएगा।टी कनेक्शन के बारे में अधिक जानने के लिए।
2. वर्जित टी के लिए कोई अंतरराष्ट्रीय मानक आयाम नहीं है।यह आधार के रूप में ASME B16.9 / MSS-SP 75 टी का उपयोग करके कस्टम बनाया गया है।हालांकि, कई शेल डीईपी 31.40.10.13-जेन या आईएसओ 15590-2 मानक के आधार पर वहां वर्जित टी विकसित करते हैं।
3. यह डिज़ाइन विक्रेता के डिज़ाइन का आकलन करने के लिए एक दिशानिर्देश हो सकता है।

वर्जित टी के लिए डिजाइन विचार

• पिगिंग की आवश्यकता होने पर वर्जित टी का उपयोग किया जाएगा।इस प्रकार, इसके कई अनुप्रयोग पाइपलाइन में या उप-क्षेत्र में पाए जा सकते हैं।
• शाखा में आंतरिक रूप से वेल्डेड बार प्लेट्स सुअर को दिशा बदलने या शाखा आउटलेट पर फंसने से बचाने के लिए हैं।
• बार प्लेटों का डिज़ाइन पर्याप्त मात्रा में, मोटाई में होना चाहिए और सुअर को मुख्य पाइप के माध्यम से चलाने के लिए चिकनाई सुनिश्चित करने के लिए पर्याप्त दूरी पर होना चाहिए, और साथ ही शाखा के माध्यम से बहने वाले प्रवाह को प्रभावित नहीं करना चाहिए।सामान्य अभ्यास यह सुनिश्चित करना है कि निर्देशित सलाखों के बाद शाखा पाइपलाइन में उद्घाटन मुख्य पाइपलाइन क्षेत्र के 40% से अधिक नहीं है।
• शाखा कनेक्शन में बार का आकार इतना छोटा होना चाहिए कि प्रवाह को प्रतिबंधित न किया जा सके लेकिन प्रवाह के दबाव को बनाए रखने के लिए पर्याप्त बड़ा हो।
• चिकनाई सुनिश्चित करने के लिए, बार प्लेटों को शाखा वक्रता के अनुरूप पीसना पड़ता है।किसी भी तेज किनारों, स्पैटर और बर्स को हटाने की आवश्यकता होती है।सुअर के सेंसर को नुकसान से बचाने के लिए पिगिंग प्रक्रिया की यह चिकनाई महत्वपूर्ण है।
• ऊपर शैल डीईपी 31.40.10.13-जनरल चित्रा 4 देखें;बार प्लेटों की मात्रा दो (2) टुकड़ों से शुरू होती है और शाखा की आईडी बढ़ने पर बढ़ती है।
• बार प्लेट्स आदर्श रूप से समान रूप से दूरी पर होंगी।
• बड़े टी (आकार 14 इंच और ऊपर) के लिए, बीच में एक पुल प्लेट होगी जो सुअर की चपेट में आने पर बार की कठोरता का समर्थन करेगी।
• बार प्लेटों की सामग्री आमतौर पर वेल्डेबिलिटी के लिए टी सामग्री के समान ही उपयोग की जाती है।
• मानक अभ्यास एक्सट्रूज़न गर्दन के उच्च-तनाव केंद्रित क्षेत्रों पर सीधे गाइड बार की वेल्डिंग से बचने के लिए है।शाखा में फिट होने के लिए बार के सिरों को मशीनीकृत किया जाना चाहिए।
• मूल धातु पर वेल्ड मरम्मत निषिद्ध है।

टी और वर्जित टी के बीच का अंतर

तो उपरोक्त चर्चा से, हम निम्नलिखित अंतरों को संक्षेप में बता सकते हैं:

विवरण नीचे सूचीबद्ध हैं:
