सीएस पाइप फिटिंग आर पैड 90 एसएच 40-एसएच 30 एपीआई 5 एल - एसएमएलएस जीआर। एक्स 56 36 "x12" पाइप फिटिंग

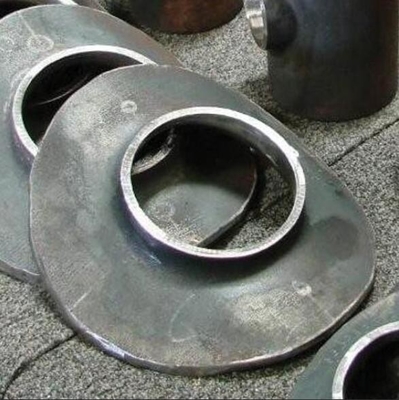

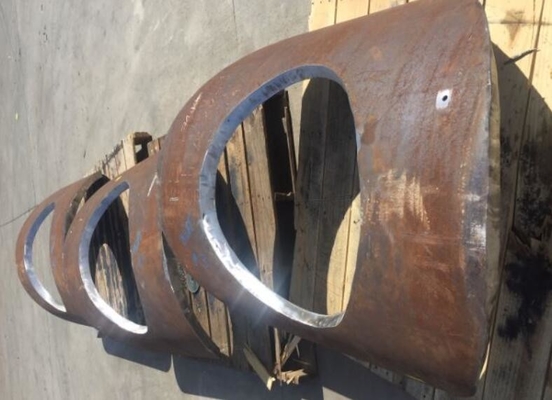

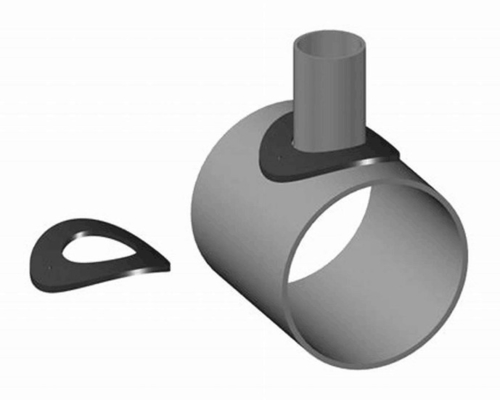

पैड या रीपैड या आरएफ पैड को मजबूत करनाएक डोनट के आकार का पैड है जो जोड़ को मजबूती देने के लिए एक शाखा जोड़ की शाखा के चारों ओर जाता है।यह एक गोल धातु वॉशर जैसा दिखता है जो पाइप की वक्रता के अनुरूप झुकता है। पाइप के आकार में वृद्धि के साथ, शाखा कनेक्शन फिटिंग की लागत बढ़ जाती है।कभी-कभी, ऐसी फिटिंग मानक टुकड़ों के रूप में आसानी से उपलब्ध नहीं होती हैं।तो, हेडर में एक छेद काटकर और पाइप में शाखा को वेल्डिंग करके टी बनाने के लिए यह एक मानक तरीका है।लेकिन जिस हिस्से में सीधा पाइप पंचर हो जाता है वह उस छेद की मौजूदगी के कारण कमजोर हो जाता है।तो उस क्षेत्र में दबाव को संभालने और तनाव की एकाग्रता को कम करने के लिए स्थानीय रूप से सुदृढीकरण पैड या आरएफ पैड के रूप में मोटाई को बढ़ाया जाता है।दबाव पोत नोजल कनेक्शन के लिए भी ऐसी ही स्थिति उत्पन्न होती है।उपकरण नोजल के दबाव और भार वहन क्षमता को बढ़ाने के लिए, आरएफ पैड को वेल्ड किया जाता है।ये सुदृढीकरण पैड पाइप को अतिरिक्त ताकत और क्षमता प्रदान करते हैं।



पैड को मजबूत करने के उपयोग

1. आम तौर पर पैड को मजबूत करनास्टब-ऑन और स्टब-इन शाखा कनेक्शनों में उपयोग किया जाता है यदि आवश्यक हो तो लाइन सूची के अनुसार या यदि आवश्यक हो तो पाइपिंग सामग्री विनिर्देश में शाखा चार्ट के अनुसार।प्रबलित पैड का उपयोग करके पूरे हेडर पाइप को मजबूत करने की आवश्यकता नहीं है।एएसएमई बी 31.3 का खंड 304.3.3 यह जांचने के लिए समीकरण प्रदान करता है कि क्या किसी वेल्डेड पाइपिंग शाखा कनेक्शन को सुदृढीकरण की आवश्यकता है।

2. समर्थन ट्रूनियन सुदृढीकरण के साथ प्रदान किए जाते हैंजब तनाव इंजीनियरों को पाइपिंग द्वारा निर्दिष्ट किया जाता है।जब ट्रूनियन के भार का समर्थन ट्रूनियन की असर क्षमता से अधिक होता है, तो इसकी भार-वहन क्षमता को बढ़ाने के लिए पैरेंट पाइप और ट्रूनियन जंक्शन पर प्रबलित पैड को वेल्डेड किया जाता है।हालाँकि, कृपया ध्यान रखें कि कोहनी से ट्रूनियन पर सुदृढीकरण को मानक अभ्यास के रूप में सुझाया नहीं गया है, इसलिए इसे अधिकतम संभव सीमा तक टाला जाना चाहिए।निर्माण टीम को संदेश देने के लिए आइसोमेट्रिक ड्राइंग में सुदृढीकरण की आवश्यकता का विशेष रूप से उल्लेख किया जाना चाहिए।





Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?



ए: हम कारखाने हैं।



Q2: वितरण कब तक है?



ए: 15-30 कार्य दिवस



Q3: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?



ए: हां, हम नि: शुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान नहीं करते हैं।



यदि आप उत्पादों के बारे में अधिक जानकारी प्राप्त करना चाहते हैं, तो मुझे ई-मेल या स्काइप, व्हाट्सएप आदि भेजें।

.



यदि कोई प्रश्न हैं, तो आप मुझे किसी भी समय मोबाइल फोन पर कॉल कर सकते हैं: 0086-15710108231
