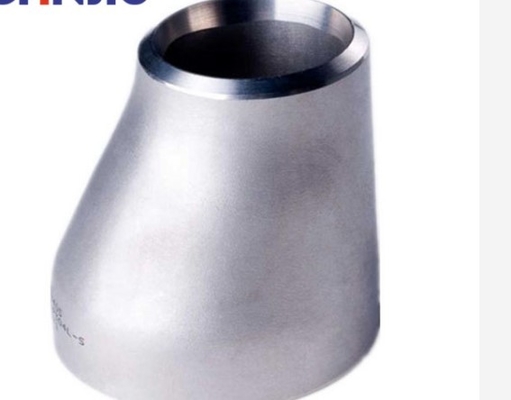

बट वेल्डिंग फिटिंग सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750 सनकी रेड्यूसर 1 X 3/4 ASME B16.9

बट-वेल्डिंग फिटिंग सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750 सनकी रेड्यूसर 1 * 3/4 ​​ASME B16.9

सनकी रेड्यूसर विभिन्न व्यास के ट्यूबों को संदर्भित करता है जिनके केंद्र चालू नहीं होते हैं

एक ही लाइन, और ट्यूब के साथएक ही रेखा पर स्थित एक केंद्र को संकेंद्रित कहा जाता है

कम करने।आमतौर पर इस्तेमाल की जाने वाली बनाने की प्रक्रिया सिकुड़ती हैमोल्डिंग, विस्तार

मोल्डिंग या सिकुड़ना और मोल्डिंग का विस्तार करना, और मुद्रांकन का उपयोग निश्चित रूप से भी किया जा सकता है

विभिन्न व्यास पाइपों के विनिर्देशों।सनकी रेड्यूसर का अनुप्रयोग नोजल

सनकी रेड्यूसर के दो सिरों का व्यास अलग है, इसलिए इसे जोड़ने के लिए प्रयोग किया जाता है

व्यास बदलने के लिए विभिन्न व्यास पाइप फिटिंग या फ्लैंगेस।विभिन्न के साथ ट्यूब

मुख के दोनों सिरों पर उत्केन्द्र व्यास, वृत्त का केंद्र एक ही पर होता है

अक्ष, जब पाइप व्यास की गणना अक्ष के साथ की जाती है, तो पाइप की स्थिति बनी रहती है

अपरिवर्तित, आम तौर पर गैस या लंबवत तरल पाइप व्यास के परिवर्तन के लिए उपयोग किया जाता है।

रेड्यूसर की गोलाई बाहरी व्यास के 1% से अधिक नहीं होनी चाहिए

इसी अंत, और स्वीकार्य विचलन ±3mm है।रेड्यूसर सामग्री लागू होती है

SY/T5037, GB/T9711, GB/T8163, अमेरिकी मानक ASTM A106/A53 GRB, API 5L,

APT5CT, ASTM A105, ASTM A234, ASTM A106, DIN जर्मन मानक और ग्राहक

आवश्यकताओं के मानक
रेड्यूसर (बड़ा और छोटा सिर) पाइप कम करने के लिए उपयोग की जाने वाली पाइप फिटिंग का एक प्रकार है।गठन

आमतौर पर इस्तेमाल की जाने वाली प्रक्रिया कम व्यास दबाव, विस्तार दबाव या व्यास है

कटौती प्लस विस्तार दबाव, और मुद्रांकन का उपयोग कुछ विशिष्टताओं के लिए भी किया जा सकता है

रिड्यूसर का।

एक।सिकुड़ना / विस्तार करना
रेड्यूसर की सिकुड़न बनाने की प्रक्रिया पाइप को खाली व्यास के बराबर रखना है

बनाने वाले सांचे में रेड्यूसर का बड़ा सिरा, और धातु मोल्ड कैविटी के साथ चलती है

और पाइप खाली की अक्षीय दिशा के साथ इसे दबाकर सिकुड़ता और बनता है।अनुसार

रेड्यूसर के व्यास के आकार के अनुसार, इसे एक दबाव बनाने या एकाधिक में बांटा गया है

दबाव बनाने।नीचे दिया गया आंकड़ा कम व्यास के योजनाबद्ध आरेख को दर्शाता है

गाढ़ा रेड्यूसर का गठन।
व्यास विस्तार गठन बड़े के व्यास की तुलना में छोटे पाइप रिक्त स्थान का उपयोग होता है

रेड्यूसर का अंत, और पाइप रिक्त के भीतरी व्यास को आंतरिक के साथ विस्तारित किया जाता है

एक आंतरिक पंचिंग डाई के साथ खाली पाइप का व्यास।व्यास विस्तार प्रक्रिया

मुख्य रूप से इस स्थिति को हल करता है कि बड़े व्यास वाले रेड्यूसर का गठन करना आसान नहीं है

सिकुड़ कर, और कभी-कभी सामग्री और उत्पादों की निर्माण आवश्यकताओं के अनुसार

व्यास विस्तार और व्यास में कमी की विधि संयुक्त है।
के अनुसार व्यास विरूपण दबाव को कम करने या विस्तारित करने की प्रक्रिया में

विभिन्न सामग्रियों और व्यास में परिवर्तन, यह ठंडे दबाव या गर्म दबाव का उपयोग करने के लिए निर्धारित होता है।

सामान्य परिस्थितियों में, जितना संभव हो उतना ठंडा दबाने का उपयोग किया जाता है, लेकिन गर्म दबाव

कई रेड्यूसर, मोटी दीवार की मोटाई के कारण सख्त काम के लिए इस्तेमाल किया जाना चाहिए

या मिश्र धातु इस्पात सामग्री।
बी।मुद्रांकन गठन
रेड्यूसर बनाने के लिए कच्चे माल के रूप में स्टील पाइप का उपयोग करने के अलावा, कुछ विनिर्देश

स्टील प्लेट्स को स्टैम्प करके और बनाकर रेड्यूसर का उत्पादन भी किया जा सकता है।का आकार

स्ट्रेचिंग के लिए उपयोग की जाने वाली डाई को रेड्यूसर की आंतरिक सतह के आकार के अनुसार डिज़ाइन किया गया है,

और स्टील प्लेट को खाली करने के बाद मुहर लगाई जाती है और मरने से फैलाया जाता है।
