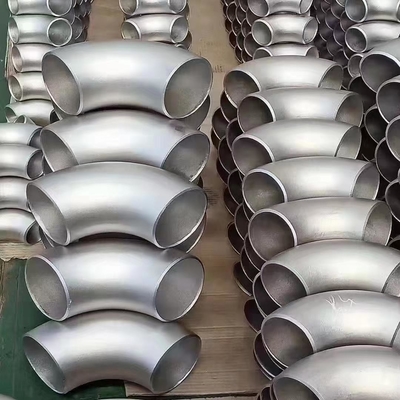

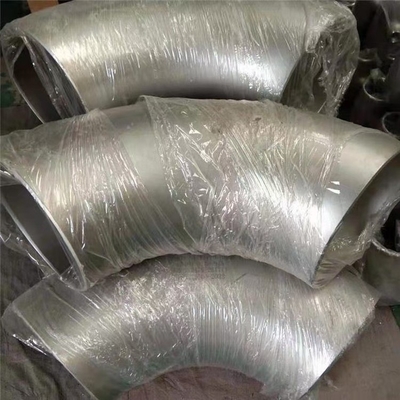

बट वेल्डिंग पाइप फिटिंग एल्बो B366 WPNIC लॉन्ग रेडियस बेंड 180D ASME B16.9
बट वेल्डेड पाइप फिटिंग पाइप फिटिंग निर्माताओं के लिए, वेल्डेड पाइप से बने पाइप फिटिंग हैं
वेल्डेड पाइपों का उपयोग करने की प्रक्रिया मूल रूप से सीमलेस पाइपों का उपयोग करने की प्रक्रिया के समान है, और
बट वेल्डेड पाइप फिटिंग की बनाने की प्रक्रिया में वेल्डिंग प्रक्रिया शामिल नहीं है;दूसरा वेल्डिंग है
पाइप फिटिंग निर्माता द्वारा पाइप फिटिंग, बट वेल्डिंग निकला हुआ किनारा बनाने को पूरा करने के लिए आवश्यक प्रक्रिया
निकला हुआ किनारा पाइप फिटिंग में से एक है, जिसका व्यापक रूप से उपयोग किया जाता है और विभिन्न क्षेत्रों और उद्योगों में प्रचारित किया जाता है
उपयोग में आवेदन अलग है, जिस वातावरण का उपयोग करने की आवश्यकता है वह भी अलग है, और यह होना चाहिए
कुछ शर्तों के अनुसार उपयोग किया जाता है।बट वेल्डिंग कोहनी दो स्टील प्लेटों को वेल्डिंग करके पूरा किया जाता है,
आम तौर पर बड़े-व्यास वाली कोहनी यह प्रक्रिया होती है, और 600 से ऊपर का सामान्य व्यास मूल रूप से बट होता है
वेल्डिंग कोहनी।
उत्पादन मानक: राष्ट्रीय मानक, अमेरिकी मानक, जापानी मानक, ब्रिटिश मानक,
जर्मन मानक, आदि।
सामग्री विनिर्देशों: स्टेनलेस स्टील, कार्बन स्टील, कम मिश्र धातु इस्पात, मिश्र धातु इस्पात, आदि
लागू माध्यम: गैस, तरल, भाप।
कनेक्शन विधि: बट वेल्डिंग (वेल्डिंग) प्रकार।
विभिन्न पाइप फिटिंग उत्पाद मानकों में गर्मी उपचार के लिए अलग-अलग नियम हैं।सभी विकृत नहीं
फिटिंग का हीट ट्रीट किया जाता है।दीवार की मोटाई 2-55, परिवहन कार, ट्रेन, जहाज का तरीका।पैकिंग विधि: बेलिंग,
पेंटिंग और क्रैकिंग।वजन अधिक वजन और सैद्धांतिक वजन।उष्मा उपचार का उद्देश्य है
बनाने के कारण काम सख्त, अवशिष्ट तनाव, धातु विरूपण दोष आदि को समाप्त करें
प्रक्रिया, ताकि परिवर्तन करने के बाद पाइप फिटिंग की धातु संरचना और गुणों को पुनर्स्थापित किया जा सके
विरूपण प्रसंस्करण से पहले राज्य या उनके प्रदर्शन में सुधार और सुधार।
| मानक |
प्रकार |
आकार |
| एएसएमई बी16.9 |
लंबी त्रिज्या कोहनी,
कोहनी को कम करने वाली लंबी त्रिज्या,
लांग त्रिज्या रिटर्न,
लघु त्रिज्या कोहनी,
लघु त्रिज्या 180° पुनरावर्तन,
3डी कोहनी,
सीधे टीज़,
सीधे पार,
कमी
आउटलेट टीज़,
आउटलेट क्रॉस को कम करना,
लैप जॉइंट स्टब एंड्स,
कैप्स, रेड्यूसर
|
साइज़:1/2"-48" दीवार की मोटाई: SCH5S-SCHXXS |
| एएसएमई बी16.28 |
लघु त्रिज्या कोहनी,
शॉर्ट रेडियस 180° रिटर्न
|
साइज़:1/2"-24" दीवार की मोटाई: SCH5S-SCHXXS |
| एएसएमई बी16.49 |
30° 45° 60° 90° लंबा त्रिज्या
लघु त्रिज्या मोड़
|
साइज़:1/8"-12" दीवार की मोटाई: SCH5S-SCHXXS |
| एमएसएस-SP43 |
लंबी त्रिज्या कोहनी,
स्ट्रेट और रिड्यूसिंग-ऑन-द-आउटलेट टीज़,
लैप जॉइंट स्टब एंड्स,
कैप्स,
लॉन्ग रेडियस 180° रिटर्न,
गाढ़ा रेड्यूसर,
सनकी रेड्यूसर
|
साइज़:1/2"-24" दीवार की मोटाई: SCH5S-SCHXXS |
| एमएसएस-SP75 |
लंबी त्रिज्या कोहनी,
3 आर कोहनी,
सीधे टीज़,
आउटलेट को कम करना
टीज़, कैप्स, रेड्यूसर
|
साइज़: 16"-60" दीवार की मोटाई: SCH5S-SCHXXS |
| आईएसओ, दीन, जिस |
बटवेल्डिंग उत्पादों के सभी प्रकार
या ग्राहक के चित्र के अनुसार
|
ग्राहक की मांग के रूप में |
| सामग्री मानक |
निकल मिश्र धातु |
एएसटीएम/एएसएमई एसबी 366 मिश्र धातु 200/यूएनएस एन02200,
मिश्र धातु 800HT/Incoloy 800HT/UNS N08811,
मिश्र धातु 400/Monel 400/UNS N04400,
मिश्र धातु 800/Incoloy 800/UNS N08800,
मिश्र धातु C-2000 / UNS N06200,
मिश्र धातु 925/इनकोलॉय 925/UNS N09925,
मिश्र धातु C-22/UNS N06022,
मिश्र धातु 201 / UNS N02201,
मिश्र धातु C-276/हास्टलॉय C-276/UNS N10276,
मिश्र धातु 625/UNS N06625,
निमोनिक 80A/निकेल मिश्र धातु 80A/UNS N07080,
मिश्र K-500/Monel K-500,
मिश्र धातु 20 / UNS N08020,
मिश्र धातु 800H / Incoloy 800H / UNS N08810
,मिश्र धातु 600/Inconel 600/UNS N06600,
मिश्र धातु 31 / UNS N08031,
मिश्र धातु 825/Incoloy 825/UNS N08825
|
| कार्बन स्टील |
एएसटीएम/एएसएमई एसए 234 डब्ल्यूपीबी |
| कम मिश्र धातु स्टील |
एएसटीएम/एएसएमई एसए 234 डब्ल्यूपी91,
WP11, WP22, WP9,
|
| कम अस्थायी कार्बन स्टील |
ASTM/ASME SA420 WPL3-WPL 6 |
| डुप्लेक्स और सुपर डुप्लेक्स स्टील |
एएसटीएम/एएसएमई एसए 815 डब्ल्यूपीएस31803,
WPS32205, WPS32750,
WPS32760, WPS32550
|
| स्टेनलेस स्टील |
ASTM/ASME SA403 WP 304, WP 304L,
WP 304H, WP 304LN, WP 304N,
एएसटीएम/एएसएमई ए403 डब्ल्यूपी 316, डब्ल्यूपी 316एल,
WP 316H, WP 316LN, WP 316N, WP 316Ti,
एएसटीएम/एएसएमई ए403 डब्ल्यूपी 321,
WP 321H ASTM/ASME A403 WP 347,
WP 347H, WP 904L
|
| उच्च शक्ति फेरिटिक स्टील |
एएसटीएम/एएसएमई एसए 860 डब्ल्यूपीएचवाई 42,
डब्ल्यूपीएचवाई 46, डब्ल्यूपीएचवाई 52,
डब्ल्यूपीएचवाई 60, डब्ल्यूपीएचवाई 65, डब्ल्यूपीएचवाई 70
|
| टाइटेनियम |
एएसटीएम/एएसएमई एसबी337 ग्रेड 1,
ग्रेड 2, ग्रेड 11, ग्रेड 12
|
| क्यू नी मिश्र धातु |
एएसटीएम / एएसएमई एसबी 466
UNS C70600 Cu/Ni 90/10
|
|
