उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ढीला निकला हुआ किनारा | इस्पात श्रेणी: | डुप्लेक्स स्टेनलेस स्टील |
|---|---|---|---|
| आकार: | कक्षा | निकला हुआ किनारा का सामना करना पड़ रहा है: | उत्थित आकृति |
| पैकिंग: | Palletsor ग्राहकों की आवश्यकताओं के रूप में | खंड आकार: | गोल |
| तनाव: | 900# | मोटाई: | एसएच40-एसएच160 |
| मानक: | एएसएमई, एएनएसआई, दीन, जेआईएस | उपयोग के: | तेल / पानी |
| आकार: | गोल, वर्ग, आयत, अंडाकार, आदि। | संक्षारण प्रतिरोध: | उच्च |
| सतह का उपचार: | सीएनसी मशीनीकृत | प्रौद्योगिकी: | ढलाई |
| भुगतान: | टी/टी, एल/सी | दाब मूल्यांकन: | 150# से 2500# तक |
| प्रमुखता देना: | ASME B16.5 ढीला फ्लैंज,वर्ग 150 मिश्र धातु स्टील के फ्लैंज,लागत प्रभावी ढीला फ्लैंज |
||

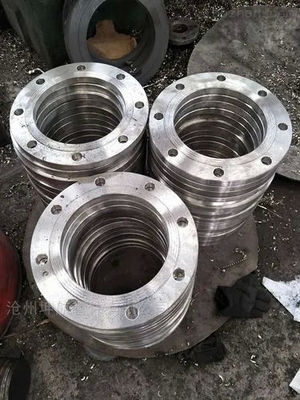

आसान संरेखण लागत प्रभावी ढीला फ्लैंज ASMEB16.5 क्लास150
एढीला फ्लैंज, जिसे लैप जॉइंट फ्लैंज या ढीला फ्लैंज के रूप में भी जाना जाता है, सीधे पाइप से जुड़ा नहीं होता है, बल्कि ढीला होता है और पाइप पर सरकता है। यह आमतौर पर एक स्टब एंड (एक वेल्डेड कॉलर या लैप रिंग) के साथ जुड़ता है, जिसे पहले पाइप से वेल्ड किया जाता है या अन्यथा जोड़ा जाता है। ढीला फ्लैंज फिर इस असेंबली को एक मिलान फ्लैंज से बोल्ट करता है, लेकिन यह स्वयं दबाव भार नहीं लेता है; इसकी प्राथमिक भूमिका कनेक्शन और संरेखण की सुविधा प्रदान करना है।
यह डिज़ाइन कई प्रमुख लाभ प्रदान करता है:
सामग्री बचत: फ्लैंज स्वयं एक अलग, अक्सर कम खर्चीली सामग्री (जैसे कार्बन स्टील) से बनाया जा सकता है, जो स्टब एंड की तुलना में हो सकता है, जो एक महंगा संक्षारण-प्रतिरोधी मिश्र धातु हो सकता है जैसे स्टेनलेस स्टील, तांबा या एल्यूमीनियम।
संरेखण में आसानी: चूंकि फ्लैंज पाइप के चारों ओर स्वतंत्र रूप से घूम सकता है, इसलिए स्थापना के दौरान बोल्ट छेद को संरेखित करना बहुत आसान होता है, खासकर तंग जगहों में या बड़े व्यास वाले पाइपों के साथ।
रखरखाव और निरीक्षण में आसानी: यह उन प्रणालियों के लिए उपयुक्त है जिन्हें सफाई, निरीक्षण या रखरखाव के लिए बार-बार अलग करने की आवश्यकता होती है।
संक्षारक मीडिया के लिए उपयुक्तता: संक्षारण-प्रतिरोधी सामग्री से बने स्टब एंड का उपयोग करके, फ्लैंज संक्षारक तरल पदार्थों को ले जाने वाली पाइपलाइनों के लिए आदर्श है।
ढीले फ्लैंज का डिज़ाइन और निर्माण विभिन्न अंतर्राष्ट्रीय और राष्ट्रीय मानकों द्वारा शासित होता है। प्रमुख पैरामीटर में शामिल हैं:
| पैरामीटर | विवरण और उदाहरण |
|---|---|
| दबाव रेटिंग (PN) | PN-चिह्नित फ्लैंज के लिए सामान्य रेटिंग में शामिल हैं PN2.5, PN6, PN10, PN16 , और PN40 या विशिष्ट प्रकारों के लिए इससे भी अधिक तक जा सकते हैं। |
| दबाव रेटिंग (क्लास) | क्लास-चिह्नित फ्लैंज के लिए सामान्य रेटिंग में शामिल हैं क्लास 150, क्लास 300, क्लास 600 , क्लास 2500। |
| आकार सीमा (DN) | छोटे से लेकर कई नाममात्र व्यास में उपलब्ध है DN 10 तक DN 2000 या बड़ा। |
| सामग्री | फ्लैंज रिंग आमतौर पर कार्बन स्टील (जैसे, Q235, Q255) , स्टेनलेस स्टील , और कम-मिश्र धातु इस्पात से बने होते हैं। स्टब एंड पाइप सामग्री से मेल खा सकते हैं, जिसमें कॉपर मिश्र धातु और एल्यूमीनियम। |
| सामान्य मानक | प्रमुख मानकों में शामिल हैं GB/T 9118-2010 (वेल्ड-नेक ढीले फ्लैंज के लिए), GB/T 9121-2010 (प्लेट-कॉलर ढीले फ्लैंज के लिए), और GB/T 9122-2010 (लैप्ड ढीले फ्लैंज के लिए)। अन्य मानक जैसे ASME B16.5 और DIN भी व्यापक रूप से उपयोग किए जाते हैं। |
| तापमान सीमा | सामग्री और मानक के अनुसार भिन्न होता है। उदाहरण के लिए, GB/T 15530.5 के अनुसार कॉपर मिश्र धातु ढीले फ्लैंज 200°C तक के तापमान के लिए रेट किए गए हैं, जबकि क्लास ए ढीले फ्लैंज के लिए CB/T 4212-2013 450°C। |
| सीलिंग फेस प्रकार | सामान्य प्रकारों में शामिल हैं उठा हुआ चेहरा (RF) , पुरुष-महिला चेहरा (MF), जीभ-नाली चेहरा (TG), और रिंग-टाइप जॉइंट (RJ)। |
ढीले फ्लैंज कई उद्योगों में उपयोग किए जाने वाले बहुमुखी घटक हैं, विशेष रूप से जहां असेंबली, रखरखाव या संक्षारण प्रतिरोध में आसानी महत्वपूर्ण है:
संक्षारक मीडिया पाइपलाइन: वे संक्षारक पदार्थों के परिवहन के लिए अत्यधिक उपयुक्त हैं। तरल पदार्थ के संपर्क में आने वाला स्टब एंड संक्षारण-प्रतिरोधी सामग्री जैसे स्टेनलेस स्टील, तांबा या एल्यूमीनियम से बनाया जा सकता है, जबकि फ्लैंज स्वयं कार्बन स्टील से बनाया जा सकता है, जो एक लागत प्रभावी समाधान प्रदान करता है।
बार-बार अलग करने की आवश्यकता वाली प्रणालियाँ: पाइपलाइनों और उपकरणों के लिए आदर्श जिन्हें नियमित निरीक्षण, सफाई या रखरखाव की आवश्यकता होती है, जैसे खाद्य प्रसंस्करण, फार्मास्यूटिकल्स और रासायनिक संयंत्रों में। उनका घूर्णन योग्य डिज़ाइन पुन: संयोजन के दौरान बोल्ट संरेखण को सीधा बनाता है।
गैर-वेल्ड करने योग्य पाइप: उन सामग्रियों से बने पाइपों के साथ उपयोग किया जाता है जिन्हें वेल्ड करना मुश्किल होता है, जैसे प्लास्टिक पाइप या ग्लास प्रबलित प्लास्टिक (GRP) पाइप, जहां स्टब एंड एक विश्वसनीय कनेक्शन बिंदु प्रदान करता है।
व्यापक औद्योगिक उपयोग: वे व्यापक रूप से लागू होते हैं:
शिपबिल्डिंग: विभिन्न जहाज प्रणालियों में उपयोग किया जाता है।
पेट्रोकेमिकल और तेल शोधन: विभिन्न प्रक्रिया और उपयोगिता लाइनों के लिए।
बिजली उत्पादन: उन प्रणालियों में जिन्हें रखरखाव के लिए अलगाव की आवश्यकता होती है।
जल उपचार और सार्वजनिक उपयोगिताएँ: पानी की आपूर्ति और अपशिष्ट जल प्रबंधन के लिए।
निर्माण, HVAC और प्लंबिंग: पानी, हीटिंग और वेंटिलेशन सिस्टम के लिए।
मुझे उम्मीद है कि यह संरचित अवलोकन आपको ढीले फ्लैंज को बेहतर ढंग से समझने में मदद करता है। यदि आपके पास किसी विशेष मानक, सामग्री या अनुप्रयोग परिदृश्य के बारे में अधिक विशिष्ट प्रश्न हैं, तो पूछने में संकोच न करें।
