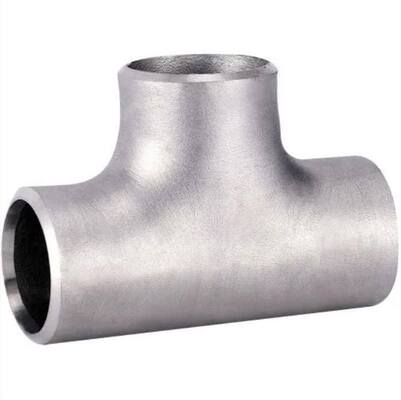

ASME B16.9 स्टेनलेस स्टील सीमलेस कम टी, बट वेल्ड पाइप फिटिंग

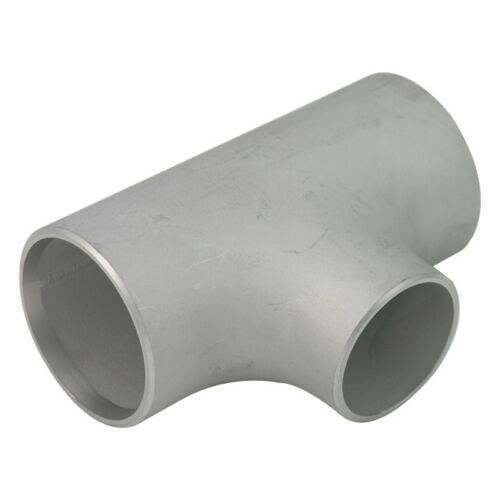

बट-वेल्डिंग फिटिंग A269 WP321 रिड्यूसिंग टी 4*2 स्टेनलेस स्टील ASME B16.9

टी एक पाइप फिटिंग और पाइप कनेक्शन है। इसे पाइप फिटिंग टी या टी पाइप फिटिंग भी कहा जाता है,

टी जोड़, मुख्य पाइपलाइन में शाखा पाइप के लिए उपयोग किया जाता है।
टी में तीन उद्घाटन होते हैं, यानी एक इनपुट और दो आउटपुट; या दो इनपुट, एक आउटपुट

रासायनिक पाइप फिटिंग, टी-आकार और वाई-आकार होते हैं, समान व्यास के पाइप मुंह होते हैं,

विभिन्न व्यास के पाइप मुंह भी होते हैं, तीन समान या

विभिन्न पाइपलाइनों के अभिसरण के लिए उपयोग किया जाता है। टी का मुख्य कार्य द्रव की दिशा बदलना है।

पाइप व्यास आकार के अनुसार विभाजित
समान व्यास वाली टी के नोजल सिरे सभी एक ही आकार के होते हैं;
रिड्यूसर टी के मुख्य पाइप का आकार समान होता है, जबकि शाखा पाइप का पाइप आकार

मुख्य पाइप के पाइप आकार से छोटा होता है।
प्रक्रिया के अनुसार विभाजित
1. हाइड्रोलिक विस्तार
टी का हाइड्रोलिक विस्तार एक बनाने की प्रक्रिया है जिसमें शाखा पाइप की भरपाई की जाती है

धातु सामग्री की अक्षीय दिशा से। प्रक्रिया एक विशेष हाइड्रोलिक प्रेस का उपयोग करना है, और

पाइप ब्लैंक में इंजेक्ट किए गए तरल के बराबर तीन-तरफा व्यास, हाइड्रोलिक प्रेस दो

क्षैतिज साइड सिलेंडर सिंक्रोनस संरेखण आंदोलन पाइप ब्लैंक को बाहर निकालने के लिए, मात्रा

बाहर निकालने के बाद पाइप ब्लैंक का छोटा हो जाता है, पाइप ब्लैंक में तरल

पाइप ब्लैंक की मात्रा छोटी हो जाती है और दबाव बढ़ जाता है, जब टी शाखा पाइप के विस्तार के लिए आवश्यक दबाव पहुंच जाता है, तो धातु सामग्री साइड सिलेंडर और पाइप ब्लैंक में तरल दबाव की दोहरी क्रिया के तहत मोल्ड कैविटी के साथ प्रवाहित होती है और

शाखा पाइप का विस्तार करती है।

टी की हाइड्रोलिक विस्तार प्रक्रिया एक बार में बनाई जा सकती है, और उत्पादन

दक्षता अधिक है; टी के मुख्य और कंधे की दीवार की मोटाई बढ़ गई है।
सीमलेस टी की हाइड्रोलिक विस्तार प्रक्रिया के लिए आवश्यक उपकरण के बड़े टन भार के कारण,

इसका उपयोग मुख्य रूप से चीन में DN400 से छोटे मानक दीवार की मोटाई वाली टी के निर्माण में किया जाता है। इसके लागू बनाने वाली सामग्री कम कार्बन स्टील, निम्न मिश्र धातु स्टील, अपेक्षाकृत कम कोल्ड वर्क हार्डनिंग प्रवृत्ति वाले स्टेनलेस स्टील हैं,
जिसमें कुछ अलौह धातु सामग्री शामिल हैं, जैसे तांबा, एल्यूमीनियम, टाइटेनियम, आदि।
